Герметизация коммуникаций

Принципы, материалы и конструктивные решения

В современном строительстве и эксплуатации зданий проблема надёжной герметизации мест прохода инженерных коммуникаций через ограждающие конструкции приобретает особую значимость. Недостаточная герметичность узлов ввода трубопроводов, кабелей и других элементов инженерных систем приводит к негативным последствиям: капиллярному подсосу грунтовых вод, инфильтрации влаги, образованию конденсата, снижению теплозащитных свойств ограждений, коррозии металлических элементов и ухудшению санитарно-гигиенических условий помещений. В условиях сурового климата, высокого уровня грунтовых вод или агрессивной химической среды требования к герметизации ужесточаются. Научно обоснованный подход к проектированию и монтажу герметизирующих устройств базируется на учёте теплофизических, деформационных и гидродинамических параметров системы. Инженерные решения, предлагаемые компанией Salex по герметизации коммуникаций, учитывают все перечисленные факторы и обеспечивают долговременную эксплуатационную надёжность.

Физико-механические основы герметизации вводов

Герметизация узла прохода трубы через стену или перекрытие представляет собой комплексную задачу, требующую учёта одновременно нескольких физических процессов. Во-первых, это тепловое расширение материала трубы и гильзы, коэффициенты линейного расширения которых для стали и бетона различаются примерно в два раза (α_стали ≈ 12·10⁻⁶ K⁻¹, α_бетона ≈ 10·10⁻⁶ K⁻¹ при нормальных условиях, а при нагреве трубопровода до 100 °C разница становится существенной). Во-вторых, это динамические нагрузки, вызываемые гидроударами и вибрациями работающего оборудования. В-третьих, это диффузия водяных паров и капиллярное движение жидкости в микротрещинах бетона. Классические методы герметизации — заливка цементно-песчаным раствором или использование монтажной пены — не обеспечивают достаточной деформационной способности и долговечности, поскольку их модуль упругости значительно превышает модуль упругости эластомерных материалов, что приводит к разрыву контакта при температурных и вибрационных воздействиях.

Современные инженерные решения базируются на применении эластомерных герметизирующих элементов, способных компенсировать взаимные перемещения трубы и гильзы в широком диапазоне температур (от –60 до +260 °C) и сохранять герметичность при многократных циклах нагружения. Эффективность таких систем подтверждается расчётным сроком службы до 50 лет, что согласуется с требованиями нормативных документов к долговечности инженерных систем зданий и сооружений.

«Каждое изделие проходит опрессовку давлением, в 10–20 раз превышающим рабочее, что позволяет гарантировать отсутствие дефектов на этапе производства и исключить риски эксплуатационных отказов».

Классификация и сравнительный анализ конструктивных элементов герметизации

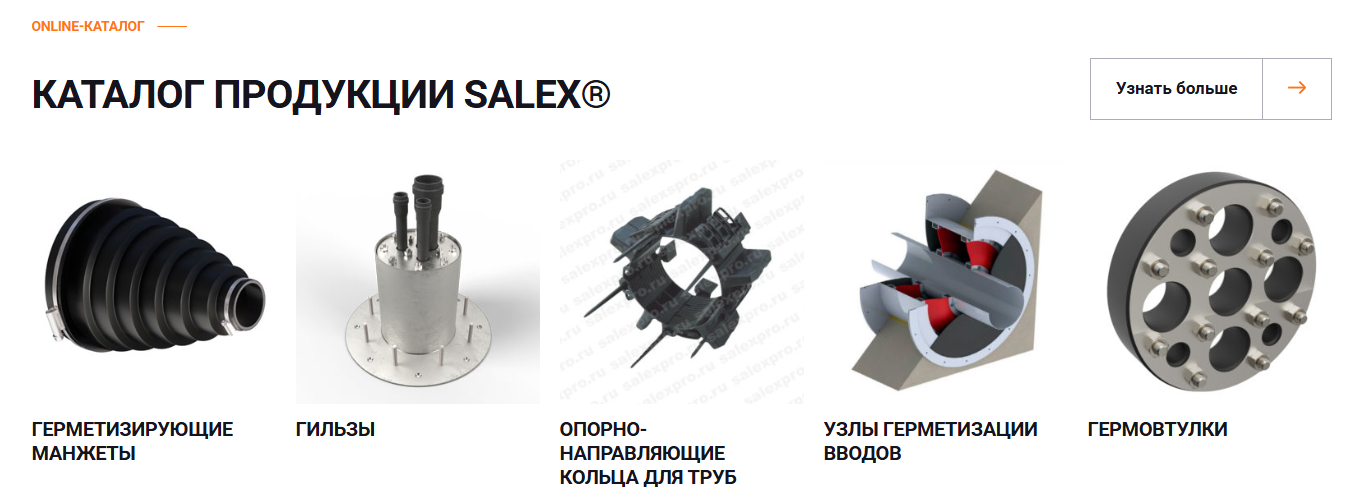

Система герметизации типового ввода включает три основных компонента: гильзу (закладную трубу), герметизирующую вставку (гермовтулку) и узел герметизации в сборе. Каждый из этих элементов выполняет строго определённую функцию, и их совокупность обеспечивает комплексную защиту.

Гильзы как конструкционная основа

Гильза представляет собой отрезок трубы, замоноличенный в бетонную конструкцию. Она создаёт технологический канал для прокладки рабочей трубы и служит опорой для герметизирующих элементов. Гильзы изготавливаются из углеродистой, оцинкованной или нержавеющей стали (марок AISI 304, 316, 316L). Выбор материала определяется агрессивностью среды и условиями эксплуатации. Для химически активных сред (морская вода, промышленные стоки, хлориды) предпочтительна сталь AISI 316L, обладающая повышенной коррозионной стойкостью. Важным конструктивным решением является наличие промежуточных фланцев на гильзе, которые прерывают капиллярный путь воды по поверхности трубы.

Гермовтулки как активный герметизирующий элемент

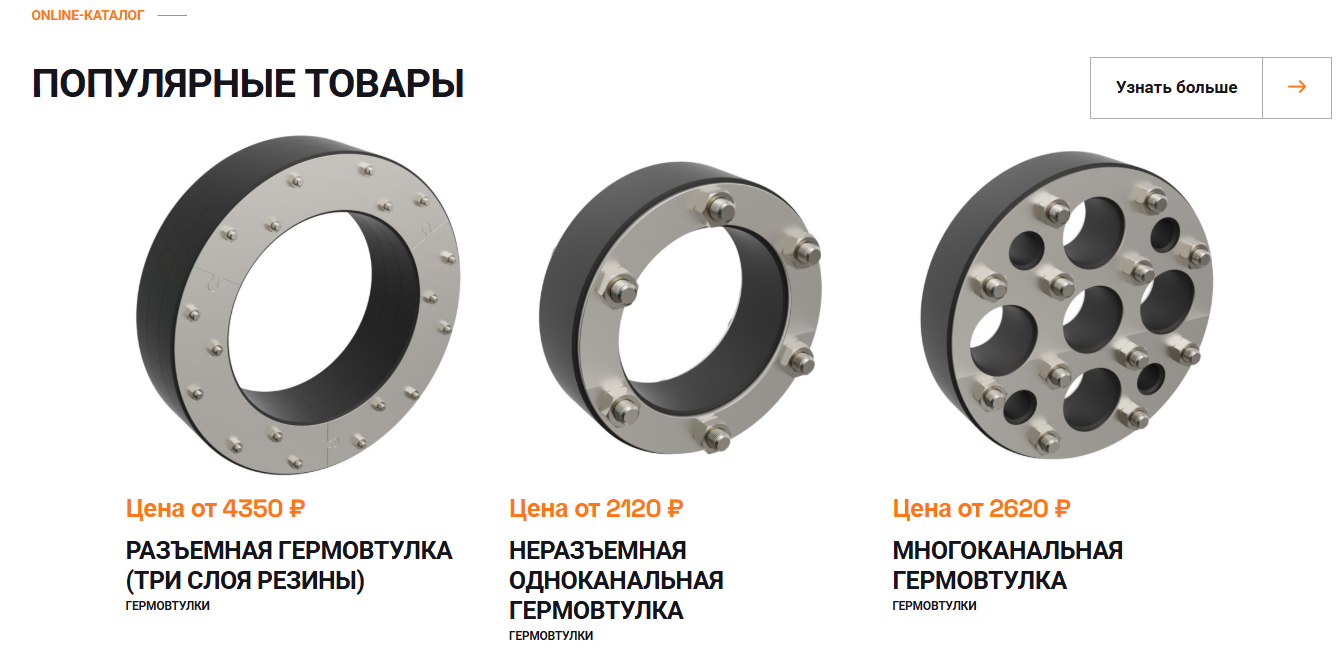

Гермовтулка — это изделие, состоящее из двух фланцев, соединённых стяжными шпильками, и эластомерного уплотнительного кольца (манжеты). При затяжке крепёжных элементов эластомер деформируется, заполняя кольцевой зазор между трубой и гильзой, создавая надёжный герметичный барьер. Основные характеристики гермовтулок:

• Диапазон рабочих температур: от –60 до +260 °C (для силиконовых эластомеров – до +300 °C).
• Рабочее давление: не менее 8 бар (в зависимости от исполнения – до 25 бар).
• Устойчивость к осевым и радиальным смещениям трубы до ±5 мм.
• Возможность монтажа как в новых, так и в реконструируемых объектах.

В зависимости от конфигурации ввода применяются однослойные и двухслойные гермовтулки, а также специализированные версии для труб большого диаметра (до 500 мм) и для сложных геометрических трасс.

Узлы герметизации заводского изготовления

Узел герметизации представляет собой полностью готовое к установке изделие, включающее гильзу, гермовтулку и дополнительные уплотнительные элементы. Заводская сборка позволяет обеспечить точное соответствие размеров и высокое качество герметизации, что снижает трудоёмкость монтажных работ и исключает риски ошибок на стройплощадке. Узлы изготавливаются по индивидуальным заказам с учётом диаметров труб, толщины стен и особенностей конструкции здания.

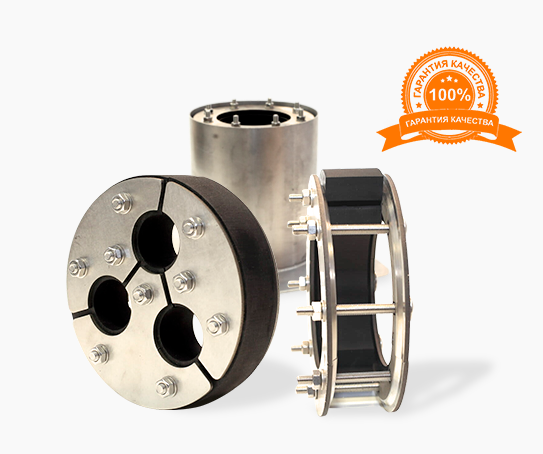

Заводской узел герметизации с гильзой и гермовтулкой (фото производителя)

Материалы герметизирующих элементов: свойства и области применения

Выбор материала эластомерной манжеты определяет долговечность и надёжность герметизации. Наиболее распространённые полимерные материалы представлены в таблице.

Таблица 1. Сравнительные характеристики эластомеров для герметизирующих элементов

Из таблицы видно, что выбор материала определяется условиями эксплуатации: для систем отопления и горячего водоснабжения предпочтителен EPDM, для нефтехимических сред — МБС, для высокотемпературных паропроводов — силиконовые композиции. При этом все перечисленные материалы обладают высокой эластичностью и способностью к многократным циклическим деформациям без потери герметизирующих свойств.

Нормативные требования и методика расчёта герметизирующих устройств

Проектирование узлов герметизации должно выполняться с учётом требований СП 61.13330 (Тепловая изоляция оборудования и трубопроводов), СП 20.13330 (Нагрузки и воздействия), а также рекомендаций производителей. Основные расчётные параметры включают:

• Температурное удлинение трубы: ΔL = L·α·ΔT, где L — длина участка, α — коэффициент линейного расширения, ΔT — перепад температур;
• Радиальное перемещение трубы при температурных деформациях;
• Величину осевого усилия, передаваемого на гермовтулку при гидроударах;
• Требуемое давление затяжки для обеспечения контактного давления в зоне герметизации.

Расчётная методика базируется на формулах сопротивления материалов и теории упругости, а также на эмпирических зависимостях, полученных при стендовых испытаниях готовых изделий.

«Современный уровень производства позволяет изготавливать узлы герметизации с расчётным сроком службы 50 лет, что сопоставимо с нормативным сроком эксплуатации самого здания».

Практические рекомендации по выбору и монтажу

На основании анализа физических закономерностей и нормативных документов можно сформулировать следующие этапы выбора системы герметизации:

1. Сбор исходных данных: диаметр трубы, материал трубы, материал гильзы (или стены), температурный режим, давление, вибрационные нагрузки, химическая агрессивность среды.
2. Определение необходимого диапазона компенсации перемещений: на основе расчёта тепловых удлинений и возможных смещений.
3. Выбор материала эластомера: с учётом химической стойкости и диапазона рабочих температур.
4. Подбор типоразмера гермовтулки и проверка её соответствия размерам кольцевого зазора (рекомендуемый зазор – 30–50 мм).
5. Принятие решения о необходимости заводского узла или использовании отдельных компонентов для монтажа на объекте.
6. Разработка регламента монтажа и проведение контрольной опрессовки после установки.

Особое внимание следует уделить антикоррозионной защите стальных элементов, особенно в условиях повышенной влажности или агрессивных сред. Для этого применяются цинковые покрытия, эпоксидные составы или использование нержавеющих сталей.

«Качественная герметизация — это не дополнительная опция, а фундаментальное требование, обеспечивающее целостность конструкции и безопасную эксплуатацию объекта на протяжении всего жизненного цикла».

Перспективные направления развития герметизирующих технологий

В последние годы наблюдается тенденция к созданию интеллектуальных систем герметизации, оснащённых датчиками контроля давления, температуры и влажности. Такие системы позволяют в режиме реального времени отслеживать состояние герметизирующего узла и своевременно предотвращать аварийные ситуации. Кроме того, ведутся разработки в области саморемонтирующихся полимерных композиций, способных восстанавливать герметичность при повреждениях. Однако в ближайшей перспективе основным решением остаются проверенные эластомерные системы заводского изготовления, отличающиеся надёжностью и доступной стоимостью.

Компания Salex® предлагает полную линейку герметизирующих изделий, соответствующих современным требованиям, и обеспечивает техническую поддержку на всех этапах — от выбора до монтажа и сервисного обслуживания. Получить консультацию специалиста и заказать продукцию можно на официальном сайте Salexpro.
