Виды, применение, заказ
Пружина в механизме остаётся взведённой, противовес — поднятым, гидроцилиндр — под давлением, а вал способен провернуться от случайного толчка. Такие состояния не видны на индикаторах, но именно они травмируют людей при обслуживании: человек снимает кожух, тянется к узлу и получает удар от механизма, который «никто не включал». Блокираторы механических рисков фиксируют подвижные элементы в безопасном положении и не дают привести их в движение без ключа, работая в связке с навесными замками и бирками.
Подбор удобнее вести по каталогу: блокираторы механических рисков LOTO от LOCKOUT SYSTEM собраны там по группам механизмов, типам органов управления и размерам. Один и тот же автомат выпускается в десятках исполнений, а рукоятки кранов различаются формой и диаметром, поэтому универсального изделия «на всё» не существует. Ошибка в размере оборачивается тем, что устройство не садится на орган управления или снимается без ключа.
Система складывается из четырёх слоёв: блокиратор на орган управления, навесной замок, бирка с данными ответственного и регламент, описывающий порядок работ. Замок без бирки не указывает, кто заблокировал узел, а бирка без замка легко снимается, поэтому экономия на одном элементе заканчивается тем, что процедуру перестают соблюдать.
Что такое LOTO и какие механические риски он закрывает
Lockout Tagout — международная практика безопасного вывода оборудования из работы при обслуживании и ремонте. Lockout означает физическую блокировку: на орган управления ставят устройство и замок, после чего пуск становится невозможен. Tagout означает маркировку: на замок вешают бирку с именем сотрудника, датой и причиной блокировки. В США процедура закреплена стандартом OSHA 29 CFR 1910.147 «The control of hazardous energy», в России подход переносят в локальные стандарты и инструкции по охране труда.
Механические риски — отдельная группа: движущиеся части станков и конвейеров, вращающиеся вентиляторы и мешалки, штоки пневмо- и гидроцилиндров, поднятые навесные узлы, взведённые пружины, маховики и штурвалы. Пока оборудование работает, их закрывают кожухами; при ремонте защиту снимают, и тогда возникает главная опасность — непреднамеренный пуск, когда человек находится в опасной зоне. Даже обесточенный станок способен опустить траверсу под собственным весом.
LOTO закрывает все виды накопленной энергии: электрическую, механическую, гидравлическую, пневматическую, тепловую и гравитационную. Для каждого источника подбирают свой носитель: на автомат — блокиратор выключателя, на кран — фиксатор рукоятки, на пружинный механизм — стяжку или упор, на разъём — запираемый кожух. Одного замка на дверцу шкафа мало, если линия остаётся под давлением.
Блокиратор лишь исполняет процедуру, но не заменяет её. Порядок «кто изолирует, кто подписывает, кто проверяет» фиксируется до выхода к оборудованию, а не по ходу работ.
Виды блокираторов механических рисков
Классификация строится по органу управления, который нужно удержать, и по способу монтажа. Жёсткие модели крепятся на сам орган — рычаг автомата, рукоятку крана, кнопку; тросовые охватывают группу рукояток на расстоянии; накладные кожухи закрывают разъёмы и штепсели. Отдельная группа — запираемые элементы: замковые множители, станции блокировки, замки и бирки.
По назначению выделяют несколько основных семейств:
- Блокираторы автоматических выключателей — накладки на рычаг модульного или промышленного автомата, фиксаторы для вилочных разъёмов и рубильников.

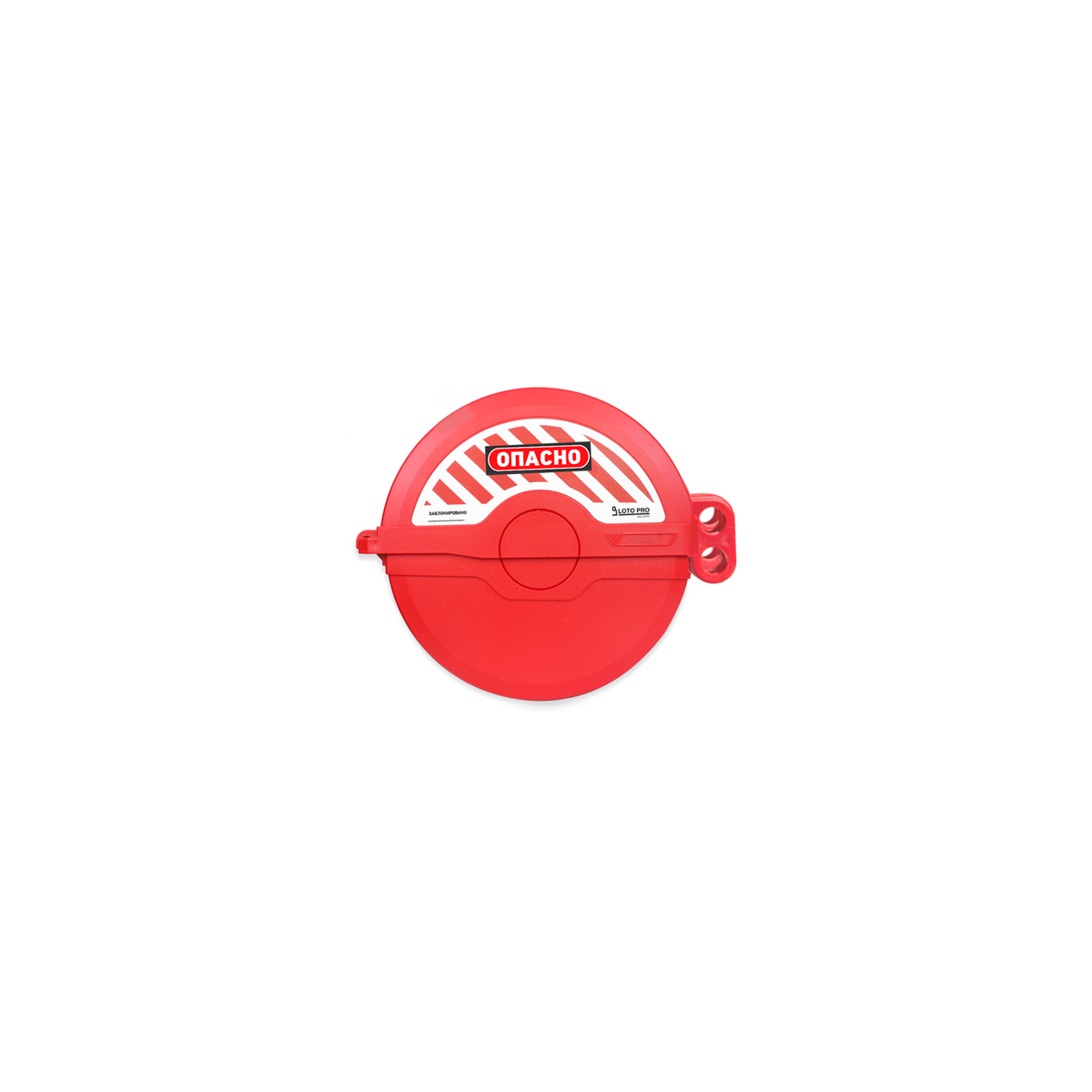

- Блокираторы кранов и задвижек — фиксаторы шаровых кранов, поворотных затворов «бабочка», вентилей и фланцевых задвижек с регулируемым охватом.
- Тросовые (кабельные) блокираторы — гибкий трос с замком для нескольких рукояток, вентилей или разъёмов, расположенных рядом или на расстоянии.
- Блокираторы кнопок и пультов — колпаки и фиксаторы на кнопку пуска, аварийный гриб, переключатель режимов.
- Блокираторы разъёмов и вилок — запираемые кожухи на штепсель и промышленный разъём, исключающие подключение к сети.
- Вспомогательная группа — навесные замки, бирки, замковые множители, станции и сумки LOTO.

Блокиратор механических рисков на автомате: устройство фиксирует рычаг в отключённом положении, замок исключает пуск.
| Группа | Что удерживает | Где применяется |
|---|---|---|
| Выключатели и рубильники | Рычаг автомата, вилочный разъём | Электрощиты, распределительные пункты, станки |
| Краны и задвижки | Рукоятку, штурвал, «бабочку» | Трубопроводы, пневмо- и гидролинии |
| Тросовые блокираторы | Группу органов управления | Компактные шкафы, многоточечные узлы |
| Разъёмы и вилки | Штепсель, промышленный разъём | Переносной инструмент, сварочные посты |
| Замки, бирки, множители | Дополняют любую группу | Все точки изоляции энергии |
Материалы подбирают под среду: в цехе с маслом и влагой работают полимерные корпуса с металлической дужкой, на улице — стойкие к ультрафиолету, во взрывоопасной зоне — конструкции без искрящих деталей. Навесные замки различают по системе ключа: KD (у каждого свой ключ), KA (группа под один ключ) и с мастер-ключом для службы охраны труда. Для механических рисков берут замки с нейлоновым корпусом и стальной дужкой: они не царапают оборудование и не проводят ток.
Блокираторы выпускают под конкретные серии аппаратов: для распространённых модульных моделей, включая автоматические выключатели ABB серии SH200, есть накладки на рычаг с фиксацией замком. В линейке LOCKOUT SYSTEM изделия сгруппированы по сериям автоматов, типам кранов и диаметрам труб.
Как устроена процедура блокировки на практике
Процедура начинается с карты LOTO на конкретную единицу оборудования: в ней перечислены все источники энергии, точки их изоляции и допустимый порядок действий. Без карты исполнитель импровизирует, а импровизация в работе с накопленной энергией заканчивается травмой.
- Изучить карту LOTO и убедиться, что все источники энергии учтены: питание, давление, пар, гравитация, пружины.
- Остановить оборудование штатно и привести рабочие органы в безопасное положение: опустить траверсу, разгрузить конвейер.
- Изолировать каждый источник: отключить автомат, закрыть кран, сбросить давление, отсоединить разъём.
- Установить блокиратор и навесной замок на каждую точку; каждый участник работ вешает собственный замок.
- Заполнить и повесить бирку: имя, подразделение, дата, причина блокировки, контакт для связи.
- Проверить отсутствие энергии: попытка пуска, показания манометров, измерение напряжения, контроль положения механизма.
- По окончании работ снять блокировки в обратном порядке, убедиться в отсутствии людей в опасной зоне и вернуть оборудование в работу.
Этап проверки пропускают напрасно: индикатор на шкафу показывает наличие напряжения, а не его отсутствие, поэтому исправность прибора проверяют до и после замера. На пневматике смотрят манометр и остаточное давление в ресивере, на гидравлике — падение давления и положение штока.

Блокиратор шарового крана удерживает рукоятку в закрытом положении — снять его без ключа невозможно.
Каждый, кто работает внутри оборудования, вешает свой замок. Пока хотя бы один замок на месте, пуск невозможен — и ответственность за снятие чужого замка не перекладывается на смену.
Как подобрать блокираторы под оборудование
Подбор начинается с фотографии узла и его размеров: тип органа управления, ход рычага, диаметр трубы, форма рукоятки. По каталогу выбирают два-три варианта, а окончательное решение принимают по месту.
- Тип источника энергии — от него зависит семейство блокиратора: автомат, кран, разъём, кнопка, дверь шкафа.
- Геометрия органа управления — размер рычага, диаметр штурвала или трубы, ход кнопки, форма вилки.
- Число исполнителей — если на точке работают несколько человек, нужен замковый множитель с запасом мест.
- Условия среды — влага, масло, химия, ультрафиолет, взрывоопасная зона, температура.
- Совместимость — единая система замков и бирок, чтобы крепления подходили ко всем устройствам.
- Формат хранения — переносная сумка для бригады или стационарная станция блокировки у щита.
Отдельно продумывают систему ключей: если у каждого сотрудника свой замок с уникальным ключом, снять чужую блокировку он не сможет физически. Мастер-ключ хранится у ответственного за охрану труда и применяется только по регламенту. Дужка и корпус должны выдерживать удары и не терять форму на морозе.
Специалисты LOCKOUT SYSTEM помогают пройти этот путь без примерок вслепую: по фото и размерам узла подбирают совместимые изделия, проверяют, что блокиратор сядет на конкретную серию автомата или тип задвижки. Комплексный подбор экономит время, но не отменяет проверку на месте.
Внедрение системы LOTO: этапы, документы, люди
Внедрение начинается с аудита: обходят участки, фотографируют органы управления и составляют реестр точек изоляции по каждой единице оборудования. На основе реестра рисуют карты LOTO и определяют, какие блокираторы нужны и в каком количестве.
Дальше готовят нормативную базу: приказ о введении процедуры, перечень ответственных, порядок выдачи и снятия блокировок, форму журнала. Обучение персонала — не формальность: исполнитель должен уметь определить все источники энергии на своей единице, а не только отключить автомат. Полезно совмещать подготовку с проверкой знаний по электробезопасности, например с аттестацией по электробезопасности онлайн.
Контроль замыкает цикл: раз в год процедуру пересматривают, проверяют сохранность устройств и актуальность карт. Для старого парка полезно учитывать естественный износ — старение компонентов в старом оборудовании повышает вероятность ложных срабатываний. Проектирование и внедрение системы LOTO компания LOCKOUT SYSTEM ведёт от аудита до обучения персонала, поэтому предприятие получает готовый регламент, а не набор разрозненных устройств.
Система LOTO держится на трёх вещах: понятной карте изоляции, исправном железе на органе управления и человеке, который умеет этим пользоваться.
Как оформить заказ и не ошибиться с комплектацией
Для заказа достаточно собрать исходные данные: перечень оборудования, фотографии органов управления, размеры, число сотрудников на каждой точке и схему участка. Если на объекте несколько типов автоматов и кранов, комплект собирают по группам — так проще докупать изделия и вести учёт.
Типовой комплект для небольшого участка включает блокираторы на автоматы и краны, замки, бирки, замковый множитель и переносную сумку. Количество считают от точек изоляции, а не от числа сотрудников: если на одной точке могут работать трое, множитель должен иметь три места, а у каждого — личный замок.
В LOCKOUT SYSTEM заказ собирают под конкретный парк оборудования: каталог охватывает блокираторы для разных серий автоматов, кранов и задвижек, а консультационная поддержка помогает не купить лишнее. Перед оплатой стоит запросить образцы под ответственные узлы — примерка на месте снимает большинство ошибок комплектации.
