Грузоподъемное оборудование — виды, классификация, требования безопасности

Грузоподъемное оборудование https://krantali.ru/ — это класс машин и механизмов, предназначенных для подъема, опускания и горизонтального перемещения грузов. Компания, специализирующаяся на поставке такой техники, предлагает широкий ассортимент решений: от простейших домкратов и лебедок до сложных крановых систем и подъемников. Грузоподъемное оборудование востребовано в строительстве, логистике, промышленности, на складах и в портах, где без него невозможно эффективное перемещение тяжестей.

Все грузоподъемные машины относятся к оборудованию цикличного действия: рабочий процесс чередуется с паузами на загрузку, разгрузку и подготовку к следующей операции. Основной характеристикой любой такой машины является грузоподъемность — наибольшая допустимая масса поднимаемого груза с учетом веса грузозахватных устройств.

Классификация грузоподъемного оборудования

По характеру выполняемых движений и конструктивному исполнению грузоподъемное оборудование делится на несколько основных групп. Первая включает простейшие механизмы, сообщающие грузу только вертикальное или прямолинейное движение: домкраты, лебедки, подъемники с жестким грузонесущим органом. Вторая группа — устройства, перемещающие груз по монорельсу: тали, электротельферы. Третья — краны, обеспечивающие подъем и перемещение груза в любую точку обслуживаемой площади.

• домкраты — винтовые, реечные, гидравлические, пневматические;
• лебедки — тяговые, монтажные, автомобильные, ручные и электрические;
• тали — ручные и электрические (тельферы), стационарные и передвижные;
• подъемники — грузовые, пассажирские, грузопассажирские, вышки;
• краны — стреловые, башенные, пролетные (мостовые, козловые).

Домкраты

Домкраты представляют собой простейшие переносные механизмы для подъема грузов на небольшую высоту, обычно до 0,6 метра. Они применяются на монтажных и ремонтных работах, для выверки конструкций при установке, а также в качестве выносных опор кранов и подъемников.

Винтовые домкраты состоят из корпуса с запрессованной гайкой и винта с грузовой опорой. Реечные домкраты оснащены выдвижной рейкой с зубцами и храповиком для удержания груза. Гидравлические домкраты действуют по принципу сообщающихся сосудов: перекачка масла создает избыточное давление, поднимающее поршень. Они способны поднимать грузы до 200 тонн с КПД до 80%.

Лебедки и тали

Лебедка — это тяговый механизм, обеспечивающий подъем или горизонтальное перемещение груза посредством гибкого элемента: каната, цепи или ленты. Тяговое усилие передается от барабана через передаточный механизм. Лебедки бывают ручными и электрическими, однобарабанными и многобарабанными, оснащаются тормозами и остановами.

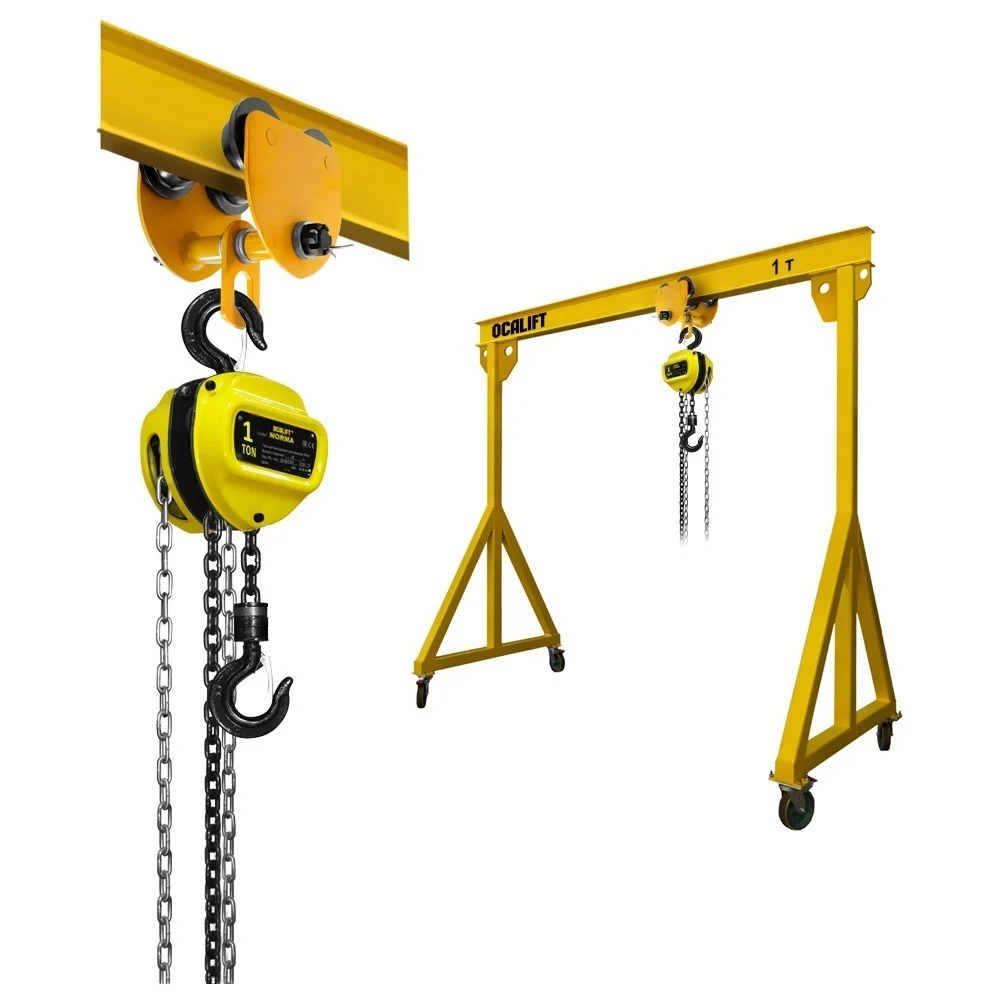

Тали предназначены для подъема, опускания и горизонтального перемещения грузов по монорельсовому пути. Ручные тали применяются при малых темпах обработки, в стесненных условиях и при отсутствии энергоснабжения. Их грузоподъемность составляет от 0,25 до 8 тонн. Электрические тали (тельферы) оснащены механизмом подъема и перемещения тележки, управляются с подвесного пульта. Грузоподъемность электротельферов — от 0,25 до 5 тонн, скорость подъема — 3–18 м/мин.

Краны

Краны являются универсальными грузоподъемными машинами, обеспечивающими подъем и перемещение груза в любую точку обслуживаемой площади. Они делятся на стреловые и пролетные. У стреловых кранов груз подвешен к стреле и находится вне опорного контура крана. Пролетные краны (мостовые, козловые) перемещаются по рельсовому пути, охватывая рабочую зону.

Башенные краны грузоподъемностью 3–15 тонн применяются в гражданском многоэтажном строительстве. Они имеют большую высоту подъема и точку крепления стрелы выше монтажного уровня, что обеспечивает хороший обзор для машиниста.

Тип оборудования	Грузоподъемность	Применение
Домкраты	до 200 т (гидравлические)	монтаж, ремонт, выверка
Лебедки	зависит от модели	прямолинейное перемещение
Ручные тали	0,25–8 т	стесненные условия, монтаж
Электротельферы	0,25–5 т	склады, цеха, производство
Башенные краны	3–15 т	многоэтажное строительство

Требования безопасности к грузоподъемному оборудованию

Грузоподъемные машины относятся к оборудованию повышенной опасности, поэтому к ним предъявляются строгие требования. Технический регламент Таможенного союза ТР ТС 010/2011 устанавливает обязательные нормы для обеспечения безопасности при проектировании, изготовлении и эксплуатации.

Механизмы грузоподъемной машины должны быть снабжены тормозами нормально замкнутого типа, за исключением тормозов механизма поворота. Электрооборудование и система управления должны иметь нулевую и токовую защиту, исключать несанкционированный запуск приводов и поражение персонала электрическим током.

• тормоза нормально замкнутого типа для всех механизмов;
• ограничители рабочих движений и блокировки;
• световая индикация напряжения питания;
• звуковая сигнализация начала подъема и транспортировки;
• защита гидравлических контуров предохранительными клапанами;
• ограждения движущихся и токоведущих частей.

Грузозахватные органы и приборы безопасности

Грузовые крюки должны быть установлены на упорных подшипниках качения и снабжены защелкой, препятствующей произвольному выпадению стропа или кольца. Крепление крюка на подвеске должно полностью исключать его несанкционированное разъединение во время эксплуатации.

Грузоподъемные машины оснащаются ограничителями (рабочих движений, блокировками дверей кабины) и указателями (индикация напряжения, взвешивающие устройства, звуковая сигнализация). Аппараты управления располагаются так, чтобы управление было удобным и не затрудняло наблюдение за грузозахватным органом и грузом.

Гидрооборудование и металлоконструкции

Гидрооборудование грузоподъемной машины должно исключать самопроизвольное опускание груза или стрелы в аварийных ситуациях. Каждый гидравлический контур предохраняется клапаном, отрегулированным на номинальный груз и опломбированным.

Сварные соединения расчетных элементов металлоконструкций должны обеспечивать безопасность. Рельсовый путь для передвижных машин должен сохранять прочность, жесткость и устойчивость на всех стадиях жизненного цикла.

«Грузоподъемные машины должны быть оснащены необходимыми приборами безопасности: ограничителями и указателями. Перечень и количество ограничителей выбирают исходя из конструктивных особенностей, степени ответственности и обеспечения требуемого уровня безопасности», — устанавливает Технический регламент Таможенного союза.

Международные требования к грузоподъемному оборудованию

С 1 января 2026 года вступают в силу новые требования главы II-1 Конвенции СОЛАС к грузоподъемным устройствам и якорным лебедкам (резолюция MSC.532(107)). Они распространяются на суда, построенные с 1 января 2026 года, а также на оборудование, устанавливаемое на суда более ранней постройки начиная с этой даты.

Грузоподъемные устройства должны проектироваться, изготавливаться и устанавливаться в соответствии с требованиями классификационного общества. Они подлежат испытаниям под нагрузкой и тщательному осмотру после монтажа, а также после ремонта или существенных конструктивных изменений.

• маркировка безопасной рабочей нагрузки (SWL) на видном месте;
• документальное подтверждение значения SWL;
• испытания и освидетельствование при установке;
• внесение в Журнал судовых подъемных устройств;
• схема такелажного оборудования на судне.

Маркировка и документация

Безопасная рабочая нагрузка (SWL) и другая важная информация должны быть постоянно и четко обозначены на видном месте на подъемном устройстве и доступны оператору. В случаях, когда подъемное устройство имеет переменное значение радиуса нагрузки, SWL, соответствующие минимальному и максимальному вылету, также должны быть указаны.

Существующие грузоподъемные устройства с действительными свидетельствами об испытаниях, выданными до вступления в силу новых требований, считаются соответствующими, если они освидетельствованы в установленном порядке.

Испытания и освидетельствования

Грузоподъемные устройства подлежат испытаниям под нагрузкой и тщательному осмотру после монтажа и до ввода в эксплуатацию. Аналогичные процедуры проводятся после ремонтных работ или внесения существенных изменений. Для судов, построенных до 2026 года, испытания и маркировка должны быть выполнены не позднее первого возобновляющего освидетельствования после указанной даты.

«Грузоподъемные устройства должны проектироваться, изготавливаться и устанавливаться в соответствии с требованиями классификационного общества, признанного морской администрацией государства флага судна, либо в соответствии с иными приемлемыми стандартами, обеспечивающими эквивалентный уровень безопасности», — говорится в новых требованиях СОЛАС.

Сферы применения грузоподъемного оборудования

Грузоподъемное оборудование используется практически во всех отраслях, где требуется перемещение тяжестей. В строительстве — для подачи материалов, монтажа конструкций, обслуживания технологического оборудования. На складах — для погрузочно-разгрузочных работ, перемещения поддонов и контейнеров.

В промышленности грузоподъемные машины обслуживают производственные процессы, перемещают заготовки и готовую продукцию. На транспорте — для загрузки и разгрузки судов, вагонов, автомобилей. В морских портах и на судах применяются специализированные грузоподъемные устройства, соответствующие международным требованиям.

• строительство: монтаж конструкций, подача материалов;
• склады и логистика: погрузочно-разгрузочные работы;
• промышленность: обслуживание производственных линий;
• транспорт: загрузка судов, вагонов, автомобилей;
• морские суда: грузовые операции, спуск шлюпок;
• энергетика: монтаж и обслуживание оборудования.

Строительство и монтаж

В строительстве грузоподъемные машины применяются для перемещения строительных материалов, монтажа строительных конструкций, погрузочно-разгрузочных работ на складах. Башенные краны обеспечивают возведение многоэтажных зданий, подавая конструкции в любую точку сооружения.

На монтажных работах используются домкраты для выверки конструкций, лебедки для прямолинейного перемещения, тали для подъема грузов в стесненных условиях.

Склад и производство

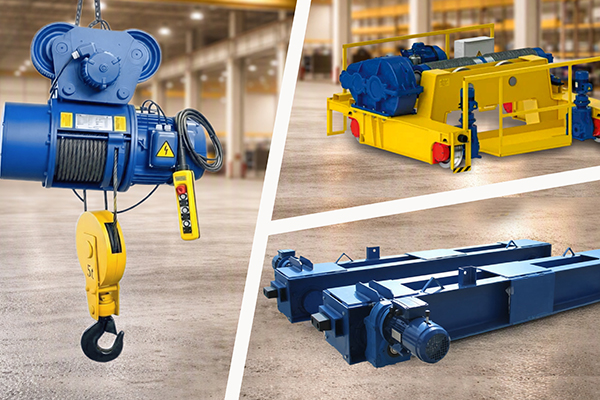

На складах грузоподъемное оборудование выполняет погрузочно-разгрузочные работы, перемещает поддоны, контейнеры и штучные грузы. Электрические тали (тельферы) передвигаются по монорельсовому пути, обеспечивая подъем и горизонтальное перемещение грузов в цехах и на складах.

Мостовые и козловые краны обслуживают производственные площади, перемещая тяжелые заготовки и готовую продукцию. Лебедки применяются для тяговых операций и как составные части более сложных машин.

«В строительстве грузоподъемные машины используют для перемещения строительных материалов, монтажа строительных конструкций, погрузочно-разгрузочных работ на складах строительных материалов, монтажа и обслуживания технологического оборудования», — отмечается в учебном пособии по грузоподъемным машинам.

Выбор грузоподъемного оборудования

Выбор оборудования зависит от характера груза, условий эксплуатации и требуемой производительности. Для подъема грузов на небольшую высоту подходят домкраты. Для перемещения по монорельсу — тали. Для обслуживания открытых площадок и строительных объектов — краны.

При выборе учитываются грузоподъемность, зона обслуживания, скорости рабочих движений и режим работы. Грузоподъемные машины с машинным приводом имеют режимы работы от легкого до тяжелого, что определяет их применимость в конкретных условиях.

1. Определите массу и габариты грузов.
2. Выберите тип оборудования по характеру перемещения.
3. Рассчитайте требуемую грузоподъемность с запасом.
4. Учтите условия эксплуатации и режим работы.
5. Проверьте соответствие требованиям безопасности.
6. Обеспечьте регулярное освидетельствование и обслуживание.

Критерии подбора

Основной характеристикой является грузоподъемность — наибольшая допустимая масса груза с учетом грузозахватных устройств. Также важны зона обслуживания, высота подъема, скорости рабочих движений и режим работы. Для строительных кранов критичны вылет стрелы и высота подъема.

Для ручных талей учитывается усилие на тяговой цепи, для электротельферов — скорость подъема и мощность двигателя. Домкраты выбираются по грузоподъемности и высоте подъема.

Обслуживание и освидетельствование

Грузоподъемное оборудование требует регулярного технического обслуживания и периодического освидетельствования. Механизмы должны быть снабжены тормозами, приборами безопасности и ограждениями. При эксплуатации необходимо соблюдать режимы работы и не превышать грузоподъемность.

Для морских судов установлены особые правила: грузоподъемные устройства вносятся в Журнал, проходят испытания и маркируются значением SWL. На судах должна иметься схема такелажного оборудования с указанием расположения устройств.

«Легкодоступные, находящиеся в движении части грузоподъемной машины должны быть закрыты прочными съемными заграждениями, допускающими осмотр и обслуживание механизмов», — требует Технический регламент.

Таким образом, грузоподъемное оборудование представляет собой обширный класс техники, без которого невозможно представить современное строительство, логистику и промышленность. Компания предлагает широкий ассортимент грузоподъемных машин — от простейших домкратов и лебедок до сложных крановых систем. При выборе оборудования важно учитывать грузоподъемность, условия эксплуатации и требования безопасности, установленные техническими регламентами и международными конвенциями. Соблюдение этих требований гарантирует надежную и безопасную работу оборудования на любом объекте.
