Компрессионные фланцевые соединения с металлическим фланцем
Надёжность и долговечность трубопроводных систем
При монтаже систем водоснабжения, промышленных коммуникаций или подключении оборудования критически важно обеспечить не только герметичность, но и механическую прочность стыков. Особенно это актуально на переходах между полимерными и металлическими трубопроводами, а также в местах с высокими вибрационными и температурными нагрузками. Оптимальным инженерным решением в таких случаях становятся компрессионные фланцевые соединения с металлическим фланцем — усиленные фитинги, сочетающие удобство монтажа с надежностью металлического крепления. Подробнее о продукции и условиях заказа можно узнать на официальном сайте: https://ingplast.ru/flantsevye-soedineniya-kompressionnye-s-metallicheskim-flantsem/. Компания «Инжпласт» предлагает широкий ассортимент таких изделий диаметром от 50 до 110 мм в наличии на складах в Подольске и Санкт-Петербурге.

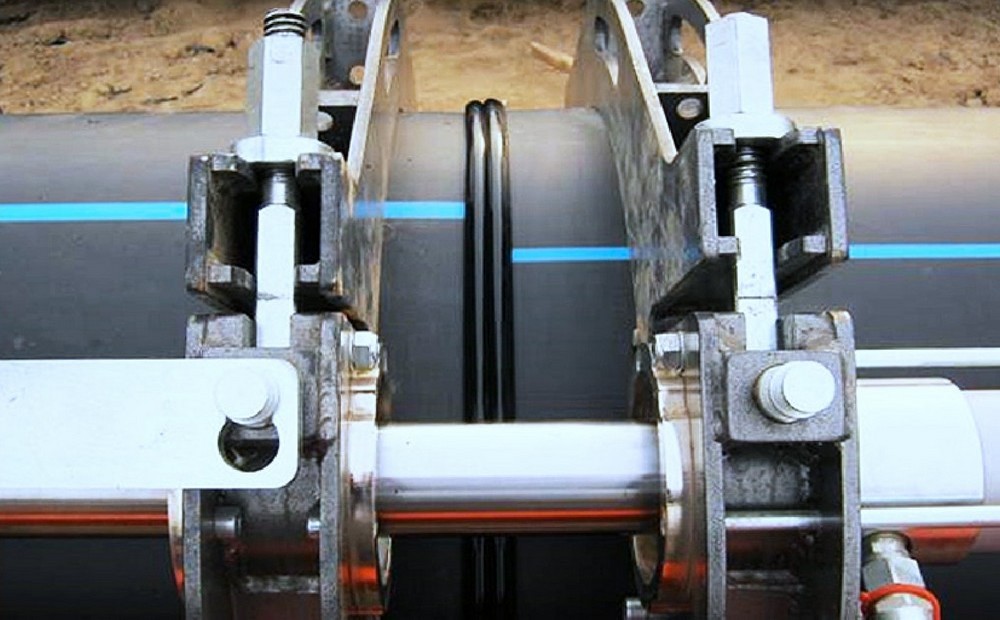

Процесс установки компрессионного фланцевого соединения.
Что такое компрессионное фланцевое соединение с металлическим фланцем?
Это усиленный соединительный элемент, предназначенный для герметичного и прочного стыка полиэтиленовой (ПНД) трубы с оборудованием, арматурой или трубопроводами, имеющими фланцевый выход. В отличие от стандартных компрессионных фитингов, здесь используется металлический фланец (чаще всего из стали с антикоррозийным покрытием), который обеспечивает жесткое болтовое соединение с ответной частью. Такая конструкция позволяет выдерживать значительные механические нагрузки и создает надежный переход на металлические системы.
«Компрессионные фланцевые соединения — это золотой стандарт для переходов с полимерных труб на металлическую арматуру, где требуется не только герметичность, но и устойчивость к вибрациям и гидроударам», — отмечают инженеры «Инжпласт».
Где применяются фланцевые компрессионные фитинги?
Область применения этих соединений широка и охватывает объекты с повышенными требованиями к надёжности. Среди них:
- Подключение ПНД-трубопроводов к металлической арматуре, стальным трубам, емкостям и насосному оборудованию.
- Системы с высокой вибрационной или температурной нагрузкой — например, на насосных станциях, в котельных и промышленных цехах.
- Ответственные узлы водоснабжения, где важна не только герметичность, но и устойчивость к гидроударам и внешним воздействиям.
- Переходы на металлические системы при реконструкции или ремонте инженерных сетей.
Фланцевые соединения в промышленной трубопроводной системе.
️ Конструкция и преимущества
Фитинг состоит из нескольких ключевых элементов: компрессионной части с обжимным узлом (цанговое соединение) для надежной фиксации ПНД-трубы, литого корпуса из высококачественного полипропилена, металлического фланца с антикоррозийным покрытием для болтового соединения и резиновой прокладки (в комплекте или подбирается отдельно) для герметизации стыка.
Ключевые преимущества таких соединений:
| Характеристика | Описание |
|---|---|
| Простота монтажа | Труба вставляется в цангу, обжимается гайкой, фланец соединяется болтами — без сварки и риска перегрева. |
| Надежность и долговечность | Металлический фланец и прочный корпус выдерживают высокие нагрузки и вибрации. |
| Герметичность | Резиновая прокладка и обжимной узел обеспечивают плотное прилегание. |
| Универсальность | Подходят для соединения ПНД-труб с металлическими элементами любых систем. |
| Быстрый демонтаж | Болтовое соединение позволяет легко разбирать узел при необходимости. |
Как выбрать и купить фланцевые компрессионные соединения?
Компания «Инжпласт» предлагает надёжные фитинги с металлическим фланцем в типоразмерах от 50 до 110 мм. В ассортименте представлены следующие позиции (цены актуальны на момент публикации):
| Диаметр, мм | Присоединительный размер, дюймы | Цена, руб. |
|---|---|---|
| 50 | 2″ | 924,00 |
| 63 | 2″ | 923,20 |
| 63 | 2 1/2″ | 1 103,83 |
| 75 | 2 1/2″ | 1 538,66 |
| 75 | 3″ | 1 538,66 |
| 90 | 3″ | 3 042,00 |
| 90 | 4″ | 3 194,10 |
| 110 | 4″ | 4 076,67 |
При выборе соединения важно учитывать диаметр трубы, рабочее давление и тип присоединяемого оборудования. Специалисты «Инжпласт» помогут подобрать оптимальный вариант и дадут рекомендации по монтажу.
Приём «Проблема — Решение — Результат»
Проблема: При переходе с полиэтиленового трубопровода на металлический часто возникают проблемы с герметичностью и надёжностью стыка, особенно под воздействием вибраций и гидроударов. Традиционные сплавы или сварные соединения не всегда дают нужный результат.
Решение: Использование компрессионных фланцевых соединений с металлическим фланцем. Они обеспечивают плотное прилегание за счёт резиновой прокладки и обжимного узла, а металлический фланец создаёт жесткое болтовое соединение, устойчивое к нагрузкам.
Результат: Герметичный, долговечный и ремонтопригодный узел, который выдерживает высокое давление и вибрации, что подтверждается многолетней практикой эксплуатации.
«Инжпласт — это качество, которому доверяют на всех этапах строительства», — подчёркивают представители компании.
Контроль качества фланцевого соединения на производственной площадке.
Чек-лист: как выбрать идеальное соединение
Сохраните этот список, чтобы ничего не упустить:
- ✅ Определите диаметр трубы (50, 63, 75, 90 или 110 мм).
- ✅ Узнайте рабочее давление в системе (компрессионные фитинги рассчитаны до 16 атм).
- ✅ Уточните тип присоединяемой арматуры (фланцевый выход).
- ✅ Проверьте наличие антикоррозийного покрытия на металлическом фланце.
- ✅ Убедитесь в наличии сертификатов и документации на продукцию.
- ✅ Сравните цены и условия доставки у поставщика.
❓ Часто задаваемые вопросы
Можно ли использовать такие соединения для горячей воды?
Да, они подходят для систем с температурой до +80°C, что достаточно для большинства технических и хозяйственных нужд.
Как часто нужно проверять герметичность?
При правильном монтаже и эксплуатации соединение не требует дополнительного контроля, однако рекомендуется визуальный осмотр при плановых проверках трубопроводов.
Сложно ли монтировать такой фитинг?
Нет, монтаж прост и не требует специальной подготовки — достаточно затянуть гайку и болты с нужным усилием. Подробные инструкции прилагаются.
️ Преимущества работы с «Инжпласт»
Компания работает на рынке с 2014 года, имеет уставной капитал 3,5 миллиона рублей и предлагает следующие условия:
- Широкий ассортимент в наличии — все популярные диаметры на складах в Подольске и Санкт-Петербурге.
- Сертифицированная продукция — соответствие ГОСТ и ТУ с полным пакетом документов.
- Конкурентные цены — прямые закупки без посредников, гибкие условия для оптовиков.
- Быстрая логистика — доставка по России, самовывоз или отправка транспортными компаниями.
- Профессиональные консультации — инженерная поддержка на всех этапах выбора и монтажа.
Складские запасы фланцевых соединений компании «Инжпласт».
«Мы предлагаем не просто фитинги, а комплексные решения для ваших трубопроводных систем», — делятся специалисты компании.
✅ Фланцевые компрессионные соединения
Фланцевые компрессионные соединения с металлическим фланцем — это надёжное и технологичное решение для ответственных узлов трубопроводов. Они обеспечивают прочный, герметичный и долговечный стык между полимерными и металлическими элементами, выдерживая высокие нагрузки и вибрации. В компании «Инжпласт» вы можете приобрести качественные фитинги всех популярных диаметров с доставкой по России и получить профессиональную консультацию инженеров. Теперь, когда вы знаете все нюансы, вы можете выбрать идеальный вариант для вашего проекта.
