Паяльное оборудование: виды, классификация и критерии выбора
Паяльное оборудование представляет собой центральную категорию инструментов, применяемых при ручном монтаже и ремонте электроники. Современный рынок предлагает широкий спектр устройств — от простейших сетевых паяльников до многофункциональных ремонтных центров, способных работать с BGA-компонентами. Выбор конкретного типа оборудования зависит от задач, объёма работ и требуемой точности , можно перейти по ссылке и убедиться в этом.
«Паяльная станция — это современная замена привычному паяльнику, обеспечивающая точный контроль температуры, безопасность и удобство работы» .
Основные категории паяльного оборудования
Все оборудование, используемое при ручном монтаже, можно условно разделить на несколько крупных групп .
Паяльное оборудование включает паяльные станции различной сложности, станции подогрева (термостолы), паяльные ванны, а также дымоуловители и системы вытяжки для удаления вредных веществ . Вспомогательный инструмент охватывает средства для работы с мелкими деталями: пинцеты, вакуумные захваты, кусачки, стрипперы, лупы и микроскопы . Оборудование для контроля и диагностики включает мультиметры, тестовые приспособления и лабораторные источники питания .
Паяльники: сетевые и автономные
Простейшим инструментом для пайки является сетевой паяльник — устройство, подключаемое напрямую к электросети. Его конструкция предельно проста, а стоимость начинается от нескольких сотен рублей. Однако такой инструмент не подходит для серьёзного производства: как правило, в нём отсутствует регулировка температуры, а работа возможна только вблизи розетки .
Альтернативой являются автономные паяльники — аккумуляторные и газовые. Их главное преимущество — независимость от электросети, что делает их удобными для выездных работ. Однако и здесь нельзя рассчитывать на высокую мощность и точность .
По типу нагревательного элемента паяльники делятся на нихромовые и керамические. Нихромовые долго нагреваются (более 3 минут), требуют особого ухода и имеют ограниченный срок службы, но доступны по цене. Керамические нагреваются и остывают за 20 секунд, позволяют контролировать температуру и имеют долгий срок службы, однако керамический элемент при сильных ударах может трескаться .
Паяльные станции: принцип работы и типы
Принципиальное отличие паяльной станции от простого паяльника заключается в уровне контроля над процессом. Паяльная станция представляет собой комплексное устройство, точно управляющее температурой рабочего инструмента .

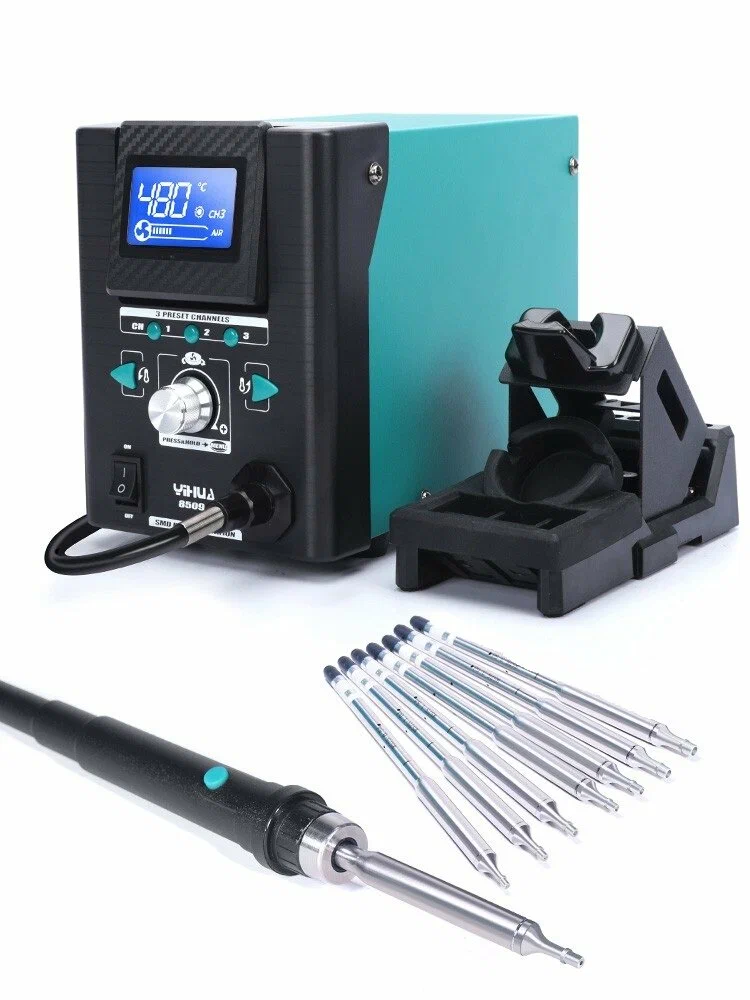

По типу управления станции делятся на аналоговые и цифровые. Аналоговые станции поддерживают заданную температуру, циклически включая и выключая нагревательный элемент. Стоимость таких станций ниже, однако температура может несколько колебаться . Цифровые станции обеспечивают значительно более точное управление температурой благодаря встроенному микропроцессору. Погрешность поддержания температуры составляет порядка ±2 °C. Такие станции оснащены дисплеем и кнопками для настройки параметров, поддерживают память профилей и быстрее реагируют на изменения нагрузки .
Импульсные и индукционные станции
Импульсные станции отличаются тем, что жало нагревается только в момент контакта с деталью за счёт прохождения мощных импульсов тока. Такой подход обеспечивает моментальную готовность к работе, исключает перегрев в режиме простоя и экономит энергию. Вместе с тем у импульсных станций есть существенные ограничения: они не всегда подходят для работы с чувствительными компонентами, а выбор совместимых жал заметно уже .
Индукционные станции представляют особый интерес с технической точки зрения. В них жало нагревается магнитным полем, а стабилизация температуры происходит за счёт физического явления, известного как точка Кюри. Это обеспечивает быстрый нагрев, высокий КПД и долгий срок службы жала .
Термовоздушные и инфракрасные станции

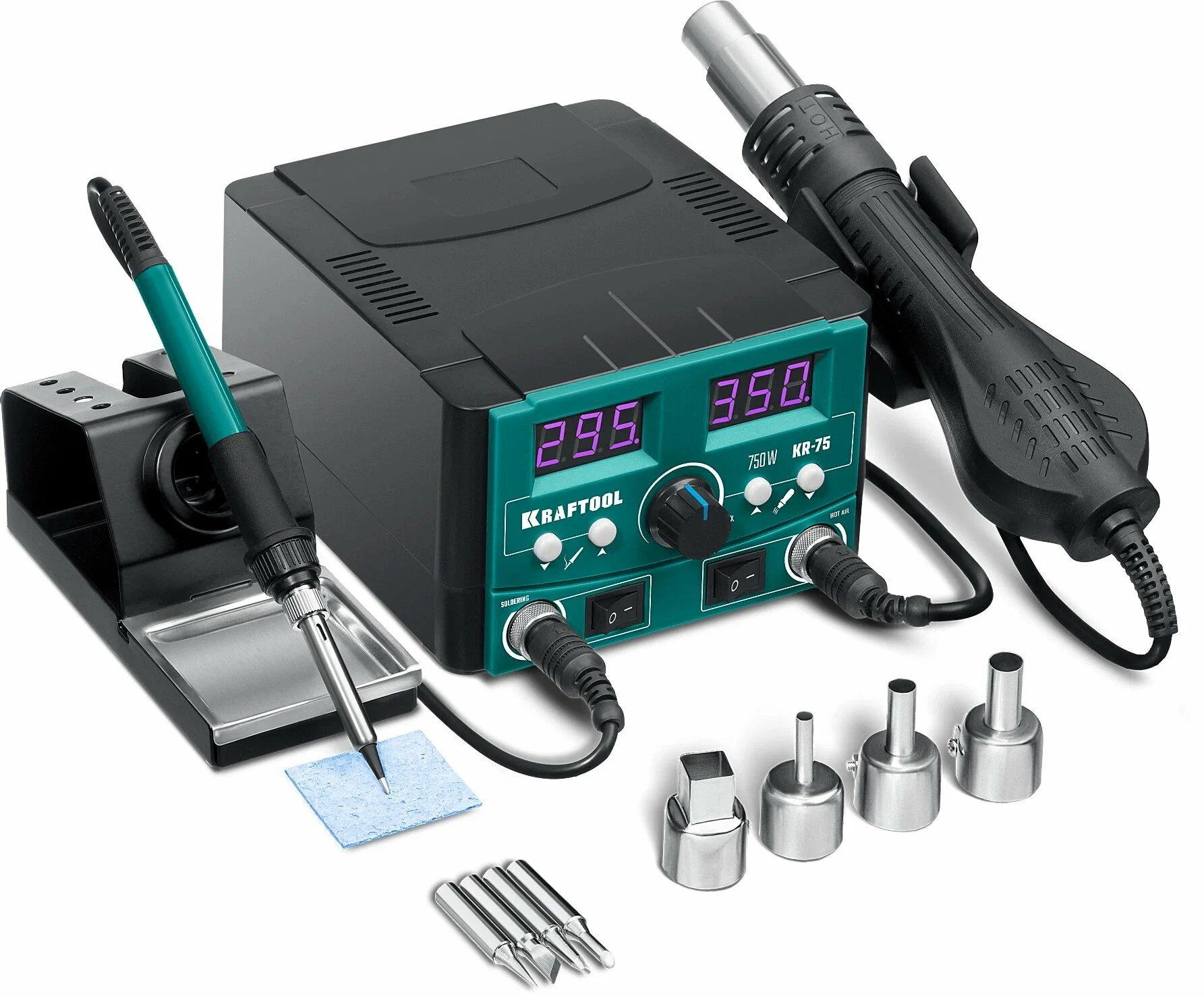

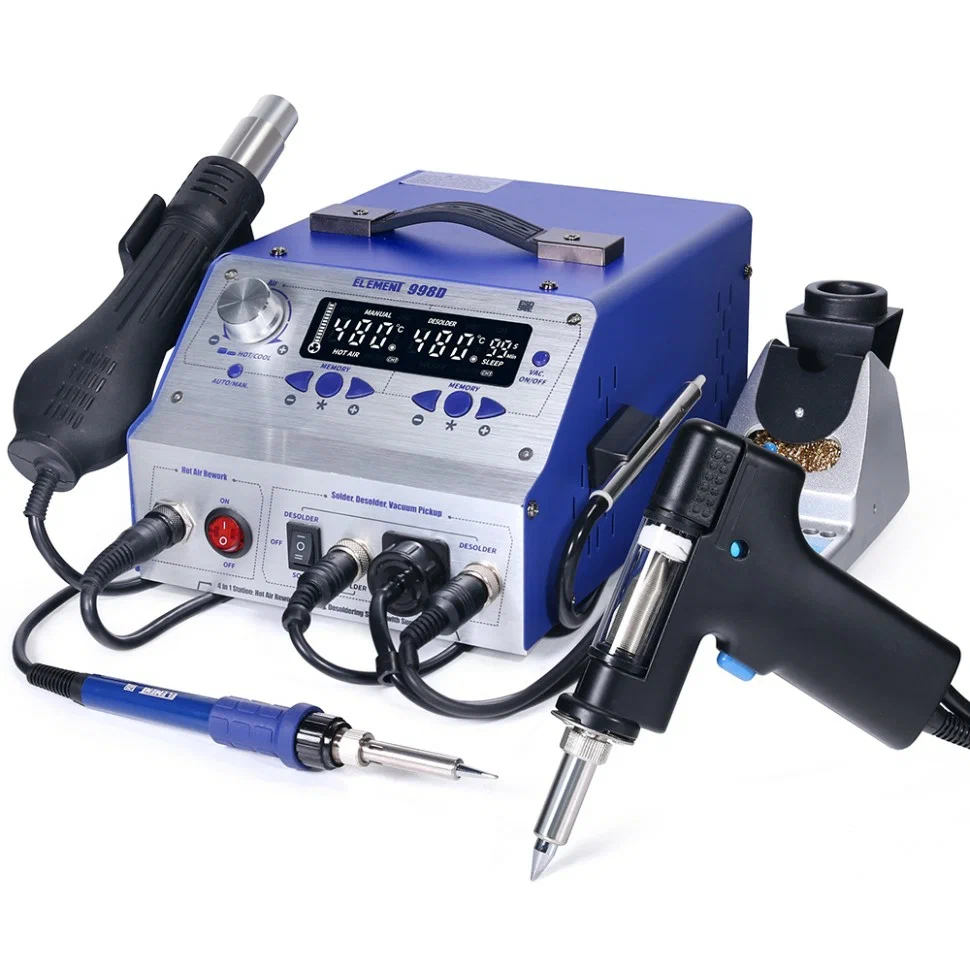

Бесконтактные (термовоздушные) станции подают поток нагретого воздуха через сопло. С его помощью можно равномерно прогреть сразу несколько выводов микросхемы или даже весь корпус компонента. Этот способ удобен при демонтаже сложных микросхем, особенно с большим количеством выводов .
Инфракрасные (ИК) станции нагревают зону пайки инфракрасным излучением. В сравнении с термовоздушными они обеспечивают более равномерный нагрев по всей площади и полностью исключают вероятность сдуть мелкие SMD-компоненты с платы. Особенно удобны для сложных работ, например, BGA-монтажа .
Сравнительная таблица типов паяльного оборудования
| Тип оборудования | Принцип нагрева | Основное применение | Особенности |
|---|---|---|---|
| Сетевой паяльник | Контактный (нихром/керамика) | Бытовые задачи, простые провода | Нет регулировки температуры, низкая стоимость |
| Аналоговая станция | Контактный | Любительская пайка, простые платы | Простота, надёжность, невысокая точность |
| Цифровая станция | Контактный (керамика) | Профессиональный ремонт, SMD-монтаж | Точность ±2 °C, память профилей |
| Термовоздушная станция | Бесконтактный (горячий воздух) | Демонтаж микросхем, SMD-компоненты | Равномерный прогрев, требует навыка |
| Инфракрасная станция | Бесконтактный (ИК-излучение) | BGA-монтаж, многослойные платы | Равномерный нагрев, исключён сдув компонентов |
| Индукционная станция | Магнитное поле (точка Кюри) | Профессиональная пайка | Быстрый нагрев, высокий КПД, долгий срок службы жала |
Критерии выбора паяльного оборудования
При выборе паяльного оборудования важно учитывать несколько ключевых параметров .
Мощность. Приборы до 15 Вт подойдут для пайки низковольтной электроники и тонких проводов. Мощность 20–60 Вт — самый ходовой вариант для бытовых задач и пайки SMD-компонентов. 70–100 Вт — мощные устройства для пайки микросхем блоков питания и толстых проводов .
Регулировка температуры. В бюджетных паяльниках она не предусмотрена. В продвинутых устройствах есть механический терморегулятор или поградусная настройка с дисплеем. У паяльных станций температура соответствует указанной, настройка производится для каждого инструмента отдельно .
Тип нагревательного элемента. Керамические нагреватели выходят на рабочую температуру за 2–3 минуты, но не переносят сильных ударов. Нихромовые спирали дешевле, но время нагрева может достигать 10 минут .
Для плат с микросхемами, памятью и полевыми транзисторами обязательна антистатическая защита: заземлённое жало станции, антистатический коврик и браслет на руке мастера .
Профессиональное оборудование для сложных задач
Для ремонта современных электронных устройств, включая ноутбуки и видеокарты, требуются более сложные системы. Например, инфракрасная станция Dinghua DH-A2E оснащена 14-дюймовым сенсорным монитором и цветной камерой для точного позиционирования микросхем. Три независимых нагревателя управляются отдельно, а продвинутая ПИД-система обеспечивает плавный подъём температуры. Суммарная мощность составляет 4900 Вт .
«Термопрофили составляются для пайки, а не для припоя. Термодатчик располагается непосредственно в зоне пайки (обычно близко к чипу), поэтому никакая коррекция не нужна» .
Стол предварительного нагрева предназначен для подготовки печатных плат к пайке, помогает избежать термоударов и остывания жала при контакте с поверхностью. В некоторых случаях этот прибор может позволить обойтись без паяльника. Паяльная ванна используется для быстрого лужения проводов, а с ёмкостью покрупнее — для пайки печатных плат .
Современное паяльное оборудование позволяет решать задачи любой сложности — от простой пайки проводов до монтажа BGA-чипов. Ключ к успеху — правильный выбор инструмента под конкретные задачи и соблюдение технологических режимов.
