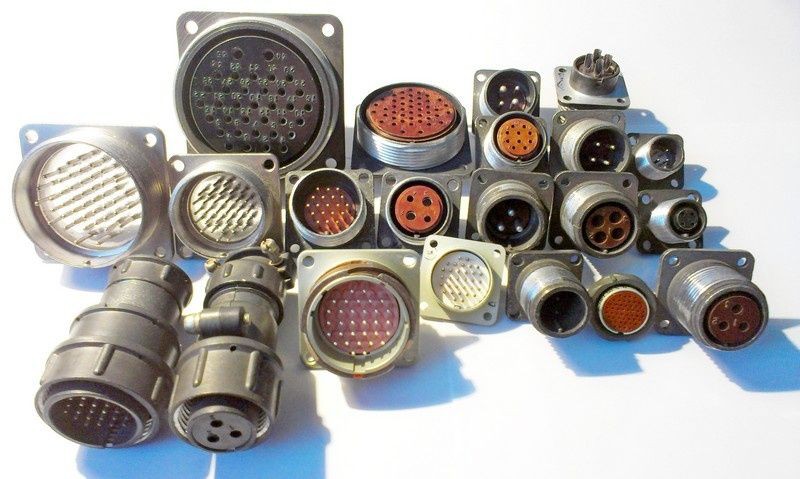

Исполнения соединителей по сериям: классификация, маркировка и особенности
Современный рынок электрических соединителей предлагает тысячи модификаций, систематизированных по сериям и исполнениям. Понимание этой классификации критически важно для правильного выбора компонента при проектировании оборудования. Обычно исполнения соединителей по сериям — это совокупность конструктивных, электрических и климатических характеристик, определяющих его применимость в конкретных условиях эксплуатации . В зависимости от производителя и нормативной базы структура маркировки может существенно различаться.
«Исполнения соединителей в зависимости от номинального сечения присоединяемой жилы устанавливаются по ГОСТ 24566-86. Структура условного обозначения включает тип соединителя, номинальную ширину, покрытие и климатическое исполнение» .
Основные принципы классификации исполнений
Исполнение соединителя определяется совокупностью параметров, которые отражаются в его условном обозначении. Ключевыми классификационными признаками выступают функциональное назначение, способ монтажа, климатическое исполнение, количество контактов и электрические характеристики . В российской практике исполнения часто кодируются цифрами или буквами, указывающими на конструктивные особенности.
Система маркировки может включать указания на:
- Тип соединителя (вилка, розетка, гибрид)
- Номинальное сечение присоединяемой жилы
- Толщину и способ нанесения покрытия контактов
- Климатическое исполнение (У, Т, В, ХЛ)
- Вид корпуса (кабельный, блочный)
- Количество контактов и их схему расположения
Исполнения плоских втычных соединителей (ГОСТ 25671-83)
Данный стандарт устанавливает чёткую структуру условного обозначения для плоских втычных соединителей. В маркировке последовательно указываются:
- Тип соединителя: 1 — вилка, 2 — розетка с левым планарным хвостовиком, 3 — розетка с правым планарным хвостовиком, 4 — вилка, 5 — гибрид с одной вилкой, 6 — гибрид с двумя вилками .
- Исполнение по сечению: через дефис указывается код номинального сечения присоединяемой жилы (например, «-34» для сечения 6,0 мм²) .
- Покрытие контактов: обозначается толщиной в микронах и способом нанесения («09» — оловянное 9 мкм катодным восстановлением, «Хим. Пас.» — химическим способом) .
- Климатическое исполнение: У3, Т3 и др. .
Пример полного обозначения: Соединитель 2-34-09-Т3 ГОСТ 25671-83 — розетка с левым планарным хвостовиком для сечения 6,0 мм², с оловянным покрытием, климатического исполнения Т3 .
Исполнения в сериях ET и СНП
Для специализированных соединителей, таких как серия ET-2PTT, структура маркировки более развёрнутая и включает указания на условия эксплуатации. В обозначении отражены стойкость к внешним факторам (пониженное давление до 1,3×10⁻⁴ Па, вибрация до 5000 Гц, линейное ускорение до 2000 м/с²) . В зависимости от диаметра контакта (Ø 1,5–9,0 мм) токовая нагрузка варьируется от 20 до 200 А .
Соединители серии СНП356 демонстрируют многообразие исполнений, кодируемых через комбинацию цифр и букв в условном обозначении:
- Количество контактов: 10-контактная, 6-контактная, 4+2 (гибрид силовых и сигнальных) .
- Способ монтажа: B — обжатие, РВн — винтовой, РП — пружинный .
- Исполнение по типу изолятора: цифра в конце обозначения (0, 1, 5, 10), которая соответствует определённой серии импортных аналогов Molex (S-A, S-HSB, S-EE, S-K) .
Пример: Вилка СНП356-10B012-24-1 — 10-контактная, монтаж обжатием, рабочий ток 16 А, исполнение 1 .
Исполнения в сериях LEMO и TE Connectivity
У зарубежных производителей исполнения часто группируются в серии по областям применения и конструктивным особенностям. Например, LEMO предлагает четыре основные серии для тяжёлых условий эксплуатации :
| Серия | Ключевая особенность | Применение |
|---|---|---|
| B | Push-pull самозапирающиеся, до 13 вариантов ключей, до 64 контактов | Полупроводниковое производство, тестирование |
| F | Высокая вибростойкость, компактные, IP67, до 68 контактов | Топливные насосы, датчики, ECU |
| M | Лёгкие, байонетное соединение, до 144 контактов | Аэрокосмическая, военная техника |
| T | Водонепроницаемые (IP68), push-pull, до 32 контактов | Наружное применение |
TE Connectivity реализует исполнения через кодировку по цвету корпуса и буквенные индексы. Например, в серии Housing for Female Terminals исполнения различаются по цвету: серый (B), зелёный (C), синий (D), фиолетовый (E), красный (F) — каждый цвет соответствует определённому ключевому коду, исключающему ошибочное сочленение .
«Кодирование позволяет исключить возможность ошибочного соединения между разъёмами, предназначенными для разных цепей. Вилка с одним кодом не может быть подключена к розетке с другим кодом» .
Специализированные исполнения: MOT, Mini, IT
Помимо базовых серий, существуют специализированные исполнения, адаптированные под конкретные условия эксплуатации:
- Revos MOT — корпуса из пластика, защищённые от солёной воды и УФ-излучения, степень защиты IP65, предназначены для морских применений. Конструкция требует оттягивания подвижной корпусной части для расчленения .
- Revos Mini — компактные соединители для соединений «кабель-кабель» и «кабель-аппарат», от 3 до 12 контактов, до 10 А на контакт. Корпуса из полиамида или металла, прямые и угловые исполнения .
- Revos EMC — со специальным покрытием, защищающим от высокочастотных наводок, применяются на ретрансляционных установках и РЛС .
- Revos IT — с контактными группами типа D-Sub до 100 полюсов .
Исполнения по типоразмерам и сериям у производителей
Различные производители используют собственные системы обозначений. У Igus представлены серии Intercontec для сигнальных и силовых применений — A (M23, 9–19 полюсов), B, C, D, а также FCT SUB-D стандартной и высокой плотности . У компании HARTING наборы соединителей HAN имеют типоразмеры 6B, 10B, 16B, 24B с возможностью выбора прямого или бокового ввода кабеля .
При выборе исполнения соединителя важно анализировать не только маркировку, но и полную спецификацию по техническим условиям (ТУ), поскольку именно в них фиксируются конкретные параметры для данного типоразмера . Внимание к системе обозначений и исполнениям по сериям позволяет избежать ошибок при проектировании и обеспечить надёжность электрических соединений в любых условиях.
