Шумозащитный экран: виды, конструкция и правила установки
Шумозащитный экран proconstruct.ru — это инженерное сооружение, которое снижает уровень транспортного и промышленного шума на защищаемой территории. Такие конструкции устанавливают вдоль автомагистралей, железных дорог, вокруг строительных площадок и промышленных объектов. Шумозащитный экран работает за счёт отражения, поглощения или комбинации этих принципов, создавая акустическую тень в жилой зоне.
Ниже — обзорное руководство для проектировщиков, застройщиков и служб эксплуатации. Оно поможет разобраться в типах экранов, материалах, нормативах и особенностях монтажа.
Что представляет собой шумозащитный экран
Конструктивно экран состоит из опорных стоек и акустических панелей. Стойки крепятся к фундаменту, а панели заполняют пространство между ними. Верхняя часть панелей часто имеет загиб в сторону источника шума, что уменьшает угол выхода звуковой волны .
Стандартная высота экрана — не менее 3 метров. При меньшей высоте часть звуковых волн огибает конструкцию и не задерживается. Эффективность снижения шума в среднем составляет 25–30 дБ .
Экраны устанавливают не только вдоль дорог, но и вокруг промышленных зданий, строительных площадок, на железнодорожных магистралях и в населённых пунктах, где требуется защита от шума .
Шумозащитный экран — это не просто забор, а акустическая система, где важны каждый элемент, плотность примыкания и правильный выбор материала.
Классификация по принципу действия
По способу защиты от шума экраны делятся на три основных типа. Шумоотражающие конструкции возвращают большую часть звуковой волны обратно к источнику. Их изготавливают из сплошных металлических панелей, монолитного поликарбоната или полиметилметакрилата .
Шумопоглощающие экраны пропускают звук через перфорированную фасадную сторону внутрь панели, где он гасится за счёт кинетической энергии в специальном акустическом материале — базальтовой вате или минеральной плите .

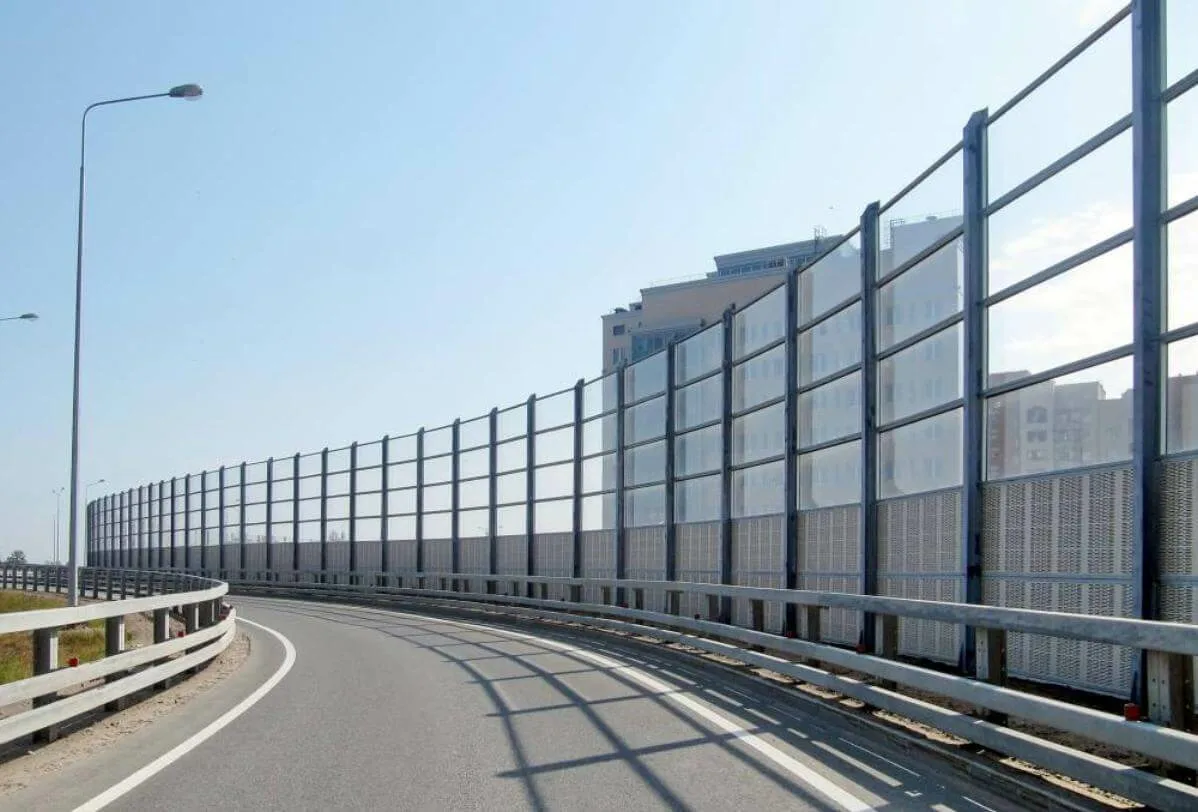

Комбинированные конструкции сочетают оба принципа: нижняя часть выполняется сплошной и звукоизолирующей, а верхняя может быть прозрачной или перфорированной. Такие экраны эффективны в широком диапазоне частот .
Основные типы экранов по принципу действия
- Шумоотражающие — возвращают звуковую волну к источнику.
- Шумопоглощающие — гасят энергию звука внутри панели.
- Комбинированные — сочетают отражение и поглощение.
Материалы и конструкции
Для изготовления экранов используют металл, бетон, поликарбонат и композитные материалы. Металлические панели на прочном каркасе отличаются долговечностью, но часто требуют дополнительного шумопоглощающего заполнения .
Бетонные экраны хорошо гасят низкие частоты и подходят для автомагистралей и промышленных зон. Поликарбонатные конструкции применяют там, где важно сохранить обзор: прозрачные листы не нарушают визуальную связь с ландшафтом .
Сэндвич-панели с минеральной ватой внутри и металлическим каркасом снаружи обеспечивают высокую звукопоглощающую способность. Для защиты от коррозии металлические стойки и крепёж покрывают цинком толщиной не менее 80 мкм методом горячего цинкования .
Сравнение материалов шумозащитных экранов
| Материал | Особенности | Применение |
|---|---|---|
| Металл | Долговечность, требует заполнения | Магистрали, промышленные зоны |
| Бетон | Гасит низкие частоты | Автомагистрали, железные дороги |
| Поликарбонат | Прозрачность, сохранение обзора | Городские улицы, мосты |
| Сэндвич-панели | Высокое звукопоглощение | Железные дороги, ВСМ |
Нормативные требования
Проектирование шумозащитных экранов в России регулируется сводами правил, в частности СП 276.1325800.2016 и СП 51.13330.2011. Эти документы устанавливают требования к акустической эффективности, прочности, долговечности и безопасности конструкций .
Вертикальные стойки экранов применяют из железобетонных или металлических двутавровых швеллеров. Шаг установки стоек составляет 3–5 метров. К нижней части металлической стойки приваривают опорную пластину с укосами и не менее чем четырьмя отверстиями для анкерного крепления к фундаменту .
Для повышения акустической эффективности на 2–3 дБ поверхность экрана со стороны источника шума покрывают звукопоглощающим материалом — минераловатными плитами, обёрнутыми стеклотканью и защищёнными перфорированным листом .
Соблюдение нормативных требований к шумозащитным экранам — это не только акустика, но и безопасность движения, долговечность и защита от вандализма.
Проектирование и расчёт
Проектирование начинается с моделирования распространения звуковых волн от источника шума. Специалисты определяют требуемое снижение уровня звука для обеспечения нормативного фона в жилой зоне .
Затем выбирают высоту экрана — обычно в пределах 3–6 метров в зависимости от высоты защищаемых зданий и их расположения относительно магистрали. В необходимых случаях допускается применение экранов большей высоты, но это требует дополнительных акустических и прочностных расчётов .
Длина экрана должна обеспечивать снижение шума до расчётных значений. Она зависит от расстояния между осью ближайшей полосы движения и защищаемой застройкой .
Порядок проектирования шумозащитного экрана
- Моделирование распространения шума от источника.
- Определение требуемого снижения уровня звука.
- Выбор типа экрана и материала.
- Расчёт высоты и длины конструкции.
- Проверка на ветровые, снеговые и динамические нагрузки.
- Разработка чертежей и спецификации.
Устройство фундамента
Прочный фундамент критически важен для устойчивости экрана. Основание должно выдерживать ветровые нагрузки, вибрации от транспорта и сезонные подвижки грунта .
Для ровных участков с устойчивым грунтом подходит ленточный фундамент. На слабых грунтах и при высоком уровне грунтовых вод применяют свайные основания. Винтовые сваи удобны для сложных местностей, включая болотистые участки .
Для тяжёлых конструкций на автомагистралях используют бетонное основание. Выбор типа фундамента зависит от типа грунта, высоты ограждения, ветровых нагрузок и длины сооружения .

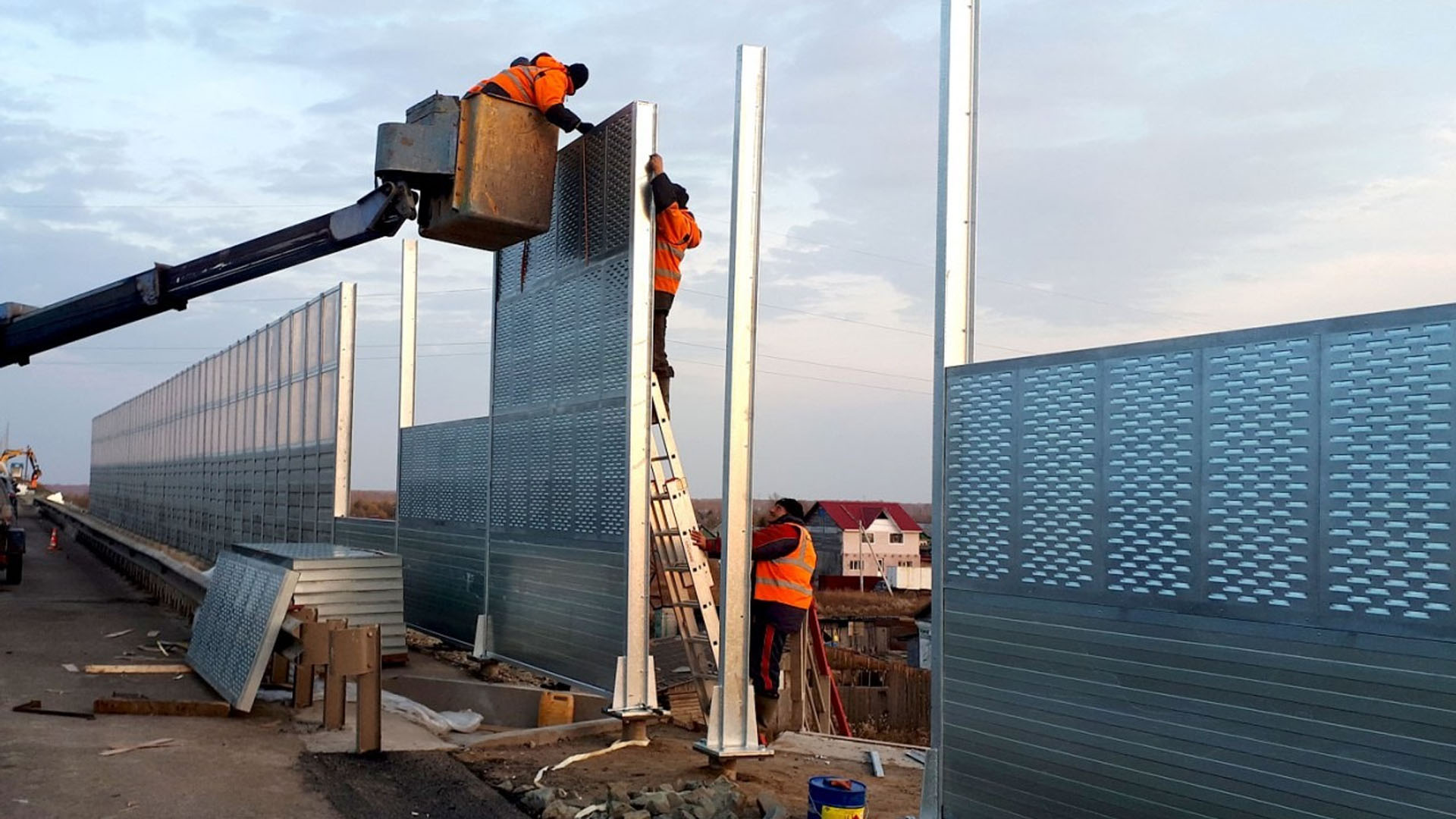

Монтаж и контроль качества
Монтаж шумозащитных экранов должны вести профильные бригады с опытом возведения подобных сооружений. Работы выполняют по окончании возведения земляного полотна, порядок определяется проектом организации строительства .
Звукопоглощающие панели монтируют перфорированной стороной к источнику шума. Панели крепятся к стойкам фиксирующими уголками, а на верхний ряд устанавливаются фасонные элементы. Сверху на стойки ставят крышки, предохраняющие от попадания мусора и осадков .
При приёмке проверяют звукоизоляцию панелей, уровни шума на защищаемой территории, плотное прилегание нижних панелей к фундаменту, крепление стоек и панелей, а также отсутствие ослепляющего эффекта отражения света от поверхности экрана .
Преимущества и ограничения
Главное преимущество шумозащитных экранов — снижение уровня шума на 25–30 дБ, что делает жизнь вблизи магистралей комфортнее. Экраны также защищают от выхлопных газов, пыли и грязи .
Прозрачные конструкции не нарушают облик города и повышают безопасность движения за счёт лучшего угла обзора. Комбинированные экраны допускают дизайнерские решения: цветные вставки, разноразмерные панели, несимметричные формы .
Ограничения связаны с высокой стоимостью и необходимостью занимать полосу отвода. Шумоотражающие экраны повышают шумовую нагрузку на противоположную сторону, что ограничивает их применение .
- Снижение шума на 25–30 дБ.
- Защита от пыли и выхлопных газов.
- Прозрачные модели сохраняют обзор.
- Высокая стоимость изготовления и монтажа.
- Необходимость занимать полосу отвода.
Ошибки при выборе и установке
Частая ошибка — недостаточная высота экрана. При высоте менее 3 метров часть звуковых волн не задерживается, и эффективность падает .
Разрывы и зазоры в конструкции снижают акустическую эффективность. Важно обеспечивать плотное примыкание панелей друг к другу и к фундаменту .
Использование повреждённых элементов при монтаже запрещено. Такие элементы подлежат замене, а процесс замены фиксируется протоколом .
