Содержание
Виды, выбор и применение
Лазерная гравировка давно перестала быть сувенирной забавой: на производстве она наносит серийные номера на металлические детали, логотипы на инструмент и QR-коды, которые считываются после десятков циклов мойки. Выбирая оборудование, инженеры смотрят не на ватты в паспорте, а на материал заготовки, требуемый контраст знака, размер поля и производительность участка. Подобрать подходящий станок для лазерной гравировки проще, когда понимаешь, чем волоконный излучатель отличается от CO2 и ультрафиолетового. Дальше — типы оборудования, сравнение с другими способами маркировки и критерии выбора.
Преимущества и ограничения лазерной гравировки
Лазер не касается детали механически: сфокусированный луч меняет саму поверхность — испаряет тонкий слой, оплавляет или окисляет его, вспенивает полимер. Отсюда главные свойства технологии: отсутствие расходников, стойкость знака к растворителям и абразиву, высокая скорость и автоматизация по программе.
На практике лазер выигрывает у альтернатив по нескольким признакам:
- Стойкость. Знак читается после пескоструйной обработки, ультразвуковой ванны и растворителей — краска и наклейки в таких условиях не выживают.
- Нет расходников. Переменные затраты сводятся к электроэнергии и обслуживанию.
- Гибкость. Переход на другую деталь занимает минуты: достаточно загрузить новый файл, без изготовления оснастки.
- Точность. Ширина линии измеряется десятками микрометров, что важно для мелкого шрифта и двумерных кодов.
Ограничения тоже конкретны: оборудование дороже струйного и ударного на старте, требует вытяжки и защиты глаз, а для части материалов нужен другой излучатель. Лазер плохо подходит для мягких полимеров и толстослойных покрытий, где важен внешний вид упаковки.
«Стойкость знака — это не про глубину, а про то, насколько однородной остаётся поверхность вокруг него. Глубокий проплав часто портит деталь сильнее, чем аккуратный тонкий слой с изменённой структурой», — формулируют технологи на участках маркировки.
Виды лазерных станков для гравировки
Классификация идёт по типу излучателя и по кинематике: первое определяет материалы, второе — габариты деталей и скорость. Для маркировки используют три семейства излучателей: волоконные, CO2 и ультрафиолетовые.
Волоконные станки: 1064 нм
Волоконный излучатель работает на 1064 нм и предназначен прежде всего для металлов: стали, алюминия, титана, латуни, анодированных поверхностей. Мощности 20–50 Вт хватает на большинство задач маркировки, 60–100 Вт берут для глубокой гравировки и высоких скоростей.
У метода две техники: абляция испаряет материал, а отжиг даёт нержавеющей стали тёмный знак без снятия слоя, сохраняя гладкость и коррозионную стойкость. Медь и её сплавы поглощают 1064 нм хуже, для них режим подбирают отдельно.
CO2-станки: 10,6 мкм

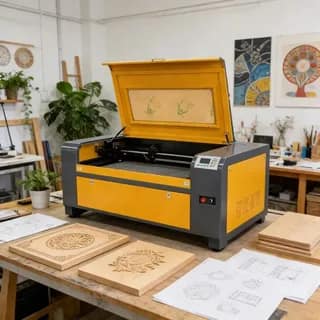

CO2-лазер уверенно работает по органике и диэлектрикам: дереву, фанере, акрилу, коже, картону, стеклу, керамике, окрашенному металлу. Именно этот тип выбирают мастерские, где нужна глубокая гравировка, резка тонких листов и выразительный контраст на дереве.
Обратная сторона — заметная тепловая зона: на тонком пластике возможно оплавление кромки, на стекле — микротрещины, а продукты горения отводит вытяжка. Металлы без покрытия отражают 10,6 мкм, поэтому для них станок не подходит.

CO2-лазер даёт глубокий контраст на дереве, но требует вытяжки и защиты оптики от налёта.
УФ-станки: 355 нм
Ультрафиолетовый лазер работает в режиме «холодной» абляции: энергия разрушает молекулярные связи, но почти не прогревает материал вокруг. Поэтому он востребован там, где нельзя портить внешний вид: пластиковые корпуса и кабели, стекло, микросхемы, медицинские изделия, тонкие плёнки и мелкий шрифт.
Стоит такой станок дороже, а паспортная мощность ниже — обычно единицы ватт. Зато пятно меньше, тепловая зона уже, и знак получается контрастным даже на чувствительных полимерах.
Гальванометрические и портальные системы
В гальванометрическом станке луч отклоняют два зеркала на сканаторе — головка остаётся на месте, перемещается только пятно. Отсюда высокая скорость и малое поле, обычно 100–300 мм; детали крупнее ставят на координатный стол.

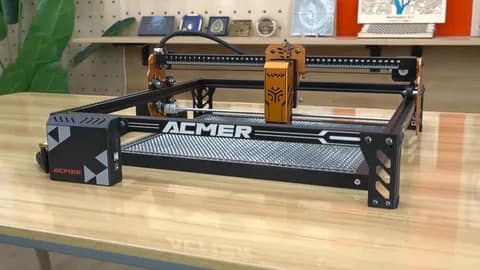

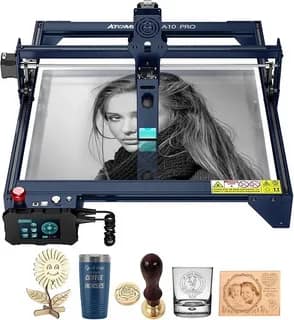

Портальные и стоечные станки перемещают головку или стол механически. Они медленнее, зато работают с крупногабаритными изделиями и конвейером. Для единичного производства удобны настольные модели, для цеха — система с ротационной осью для колец и цилиндров.
| Тип излучателя | Длина волны | Основные материалы | Типовые задачи | Ориентир по мощности |
|---|---|---|---|---|
| Волоконный | 1064 нм | Сталь, алюминий, титан, латунь, анодированные покрытия | Серийные номера, логотипы на инструменте, маркировка деталей | 20–100 Вт |
| CO2 | 10,6 мкм | Дерево, акрил, кожа, стекло, керамика, окрашенный металл | Глубокая гравировка, художественные работы, резка тонких листов | 30–100 Вт и выше |
| УФ | 355 нм | Пластики, стекло, плёнки, электроника, медицинские изделия | Мелкий шрифт, 2D-коды, «холодная» маркировка без прогрева | 3–15 Вт |
Таблица помогает отсечь неподходящие варианты, но не заменяет испытаний: контраст зависит от марки сплава, состояния поверхности и режима. Перед покупкой образцы деталей маркируют на демонстрационном станке.
Сравнение с другими видами маркировки
Выбор лазера редко происходит в вакууме: на участке уже работают ударный, электрохимический или струйный метод, и новый станок должен их заменить или дополнить. Сравнивать способы корректно по стойкости, стоимости владения, скорости, требованиям к поверхности и гибкости переналадки.
- Ударная (иглоударная) маркировка не требует расходников и дёшева, но оставляет вмятины, шумит и плохо подходит для тонкостенных деталей с покрытием.
- Электрохимическая маркировка даёт аккуратный знак на проводящих металлах при низкой себестоимости, однако требует трафарета, электролита и подготовки поверхности, а знак можно удалить полировкой.
- Каплеструйная печать быстра и удобна на упаковке, но использует чернила, выцветает и смывается.
- Шелкография и тампопечать экономичны на больших тиражах, но требуют изготовления форм и не дают стойкости к агрессивной среде.
- Лазерная маркировка не имеет расходников, даёт стойкий знак и переналаживается за минуты, но требует более высоких капитальных затрат и средств защиты.
Практический ориентир прост: если знак должен жить столько же, сколько изделие, лазер обычно выгоднее. Если нужно быстро промаркировать упаковку, которую всё равно снимут, струйный принтер остаётся разумным решением.
«Мы считаем экономику не по цене станка, а по стоимости одного знака за пять лет: расходники, брак, переналадки и простои. Лазер почти всегда проигрывает на старте и выигрывает на дистанции», — объясняют руководители производственных участков.
Особенности работы с разными материалами
Один и тот же станок ведёт себя по-разному на разных материалах, поэтому универсальных «настроек на все случаи» не существует. Режим подбирают по мощности, частоте, скорости и заполнению штриховки, а проверяют результат на образце из той же партии металла или пластика.
Металлы
На нержавеющей стали востребован отжиг: поверхность не повреждается, а знак получается тёмным и стойким. На алюминии работают абляцией оксидного слоя, на анодированном — снимают анодирование, получая контрастный след. Важно не перегреть зону: локальный перегрев даёт цветные разводы и снижает коррозионную стойкость.
Толщина детали и теплопроводность влияют на режим: массивная плита отводит тепло и требует большей энергии, тонкая пластина легко деформируется. Режим фиксируют в технологической карте, чтобы партия не «поплыла» при смене оператора.
Пластики
Полимеры маркируют за счёт вспенивания, обугливания или изменения пигмента. ABS и поликарбонат дают контрастный след, PE и PP требуют подбора режима, а ПВХ лучше не обрабатывать лазером: при нагреве выделяются агрессивные соединения хлора, которые вредят персоналу и машине.
Для чувствительных пластиков предпочтителен УФ-излучатель: он не прогревает материал и не деформирует тонкие стенки. На изделиях с покрытием проверяют, не вспучивается ли лак рядом со знаком.
Стекло, керамика, дерево и кожа
Стекло и керамику маркируют осторожно: CO2-лазер создаёт матовый след, но при избыточной энергии появляются микротрещины. Дерево, фанера и кожа хорошо принимают гравировку, однако копоть и продукты горения требуют принудительного отсоса воздуха и защиты оптики от налёта.

Понятный интерфейс и сохранённые рецепты режимов сокращают время переналадки между партиями.
Как выбрать станок: пошаговый алгоритм
Выбор удобно превратить в последовательность, где каждый следующий шаг уточняет предыдущий.
- Определите материал и требуемый контраст. От этого зависит тип излучателя, а не наоборот.
- Замерьте детали. Габарит и высота определяют поле, ось Z и необходимость ротационной оси.
- Посчитайте производительность. Штук в час и время на загрузку часто важнее паспортной скорости сканатора.
- Продумайте интеграцию. Ручная загрузка, конвейер, манипулятор, обмен данными с системой прослеживаемости.
- Оцените условия участка. Пыль, стружка, температура, доступ к вентиляции и электрике.
- Сравните стоимость владения. Ресурс излучателя, обслуживание оптики, обучение персонала, гарантия и наличие сервиса.
- Проверьте образцы. Маркировка на реальных деталях — единственный надёжный тест на контраст и стойкость.
Уточните защиту от пыли, наличие закрытой камеры с фильтрацией, ПО и импорт файлов из CAD. Для непрерывного потока важна быстрая смена оснастки.
- Поле и ось Z. Запас по высоте нужен, если планируются объёмные детали и приспособления.
- Защита оператора. Закрытая камера с блокировкой или ограждение — обязательный элемент, а не опция.
- Вытяжка. Для органики и пластиков отвод продуктов разложения обязателен.
«Станок выбирают по худшей детали, а не по самой удобной: если оборудование справляется с самым сложным материалом партии, остальные пройдут без сюрпризов», — советуют технологи, запускавшие участки маркировки с нуля.
Ошибки, безопасность и обслуживание
Типичные ошибки выбора выглядят безобидно, но дорого обходятся при запуске. Покупка «про запас мощности» без учёта материалов приводит к перерасходу, экономия на вытяжке — к налёту на оптике и браку, отсутствие ротационной оси — к отказу от заказов на маркировку цилиндров.
- Ориентация только на мощность и цену без испытаний на своих деталях.
- Слишком маленькое поле и отсутствие запаса по оси Z.
- Работа без вытяжки и защиты оптики на древесине и пластике.
- Игнорирование требований безопасности: лазер четвёртого класса без камеры и блокировок опасен для зрения и кожи.
- Отсутствие регламента обслуживания: чистка оптики, проверка юстировки, контроль режимов.
Безопасность регламентируется стандартами: классы лазерной опасности и требования к защите описаны в IEC 60825-1, а на предприятии дополнительно действуют инструкции по допуску персонала к работе с источником излучения. Для открытых станков обязательны защитные очки под длину волны, для закрытых — исправные блокировки крышки.
Обслуживание сводится к регулярным операциям: очистка защитного стекла и линзы, проверка вентиляции, контроль температуры охлаждения, калибровка поля. В цехе с металлической пылью интервалы сокращают.
Практические рекомендации
Начинать стоит с трёх-четырёх реальных деталей, на которых видно весь диапазон материалов и контраста. По результатам становится ясно, нужен ли один универсальный станок или два излучателя под разные группы изделий.
Для участка с электроникой и мелкими деталями лазерную маркировку логично сочетать с продуманной логистикой: при мелких партиях переналадка и прослеживаемость важнее пиковой скорости. Оценить эти компромиссы помогает материал о мелкосерийной сборке плат.
Электрику и бесперебойность просчитывают заранее: импульсные нагрузки и стабильность питания важны, о чём напоминает материал о том, как выбрать ИБП для бизнеса. А для контроля качества знаков полезна метрология — калибровка средств измерений помогает убедиться, что размеры и читаемость кода соответствуют требованиям заказчика.
Так покупка станка превращается в инженерный проект с понятными критериями: материал, контраст, производительность, безопасность и сервис. Именно они определяют, насколько успешно оборудование встроится в производство.
