Cхема, детали и пошаговая сборка

Детекторный радиоприёмник — это устройство, которое работает без батареек и любого внешнего питания, используя исключительно энергию радиоволн, улавливаемых антенной. Это самый простой способ прикоснуться к миру радиоэлектроники: приёмник можно собрать буквально за несколько часов из доступных деталей, и он начнёт работать сразу. В этой статье мы подробно разберём, из каких радиодеталей собирается детекторный приёмник, как выглядит его принципиальная схема и как правильно спаять все элементы, чтобы услышать первый голос из эфира.

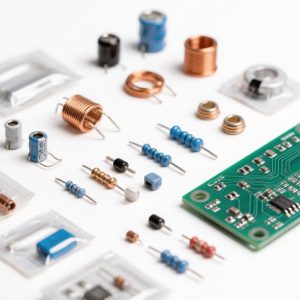

Основные компоненты для сборки детекторного приёмника

📡 Как работает детекторный приёмник

Принцип работы этого удивительного устройства предельно прост, но при этом гениален. Вся энергия для работы приёмника поступает непосредственно от радиоволн, поэтому никаких батареек не требуется. Процесс включает пять ключевых этапов:

• Антенна улавливает радиоволны и преобразует их в переменный электрический ток.
• Колебательный контур (катушка индуктивности + конденсатор) настраивается на частоту конкретной радиостанции, выделяя её сигнал из множества других.
• Диод-детектор пропускает только одну полуволну переменного тока, выпрямляя сигнал и выделяя из него звуковую составляющую.
• Блокировочный конденсатор сглаживает высокочастотные пульсации, оставляя только низкочастотный звуковой сигнал.
• Высокоомные наушники преобразуют полученный электрический сигнал в слышимый звук.

«Детекторный приёмник — это не просто игрушка, а настоящий урок физики. Он наглядно показывает, что радиоволны — это реальная энергия, которую можно преобразовать в звук без единого грамма топлива или батарейки».

🔧 Полный список радиодеталей

Для сборки классического детекторного приёмника понадобятся следующие компоненты. Все они доступны в любом магазине радиодеталей или могут быть извлечены из старой техники.

Важные уточнения по деталям

• Диод должен быть германиевым — у них ниже падение напряжения, что критично для слабого сигнала от антенны. Идеально подходят советские серии Д9 или Д2, а также импортный 1N34. Кремниевые диоды (например, 1N4007) работать будут, но только при очень мощном сигнале рядом с передатчиком.
• Наушники обязательно должны быть высокоомными — с сопротивлением катушки не менее 1600 Ом. Обычные низкоомные наушники от плеера или телефона не подойдут — они просто не смогут воспроизвести слабый сигнал. Лучший выбор — ТОН-1 или ТОН-2 (старые армейские головные телефоны).
• Конденсатор переменной ёмкости (КПЕ) можно взять из старого радиоприёмника. Если его нет — подойдёт подстроечный конденсатор типа КПК-2 с возможностью регулировки отвёрткой.

📐 Принципиальная электрическая схема

Ниже приведено текстовое описание схемы, которое можно передать любой нейросети для генерации изображения принципиальной схемы. Это описание содержит все необходимые элементы и их соединения.

Запрос для генерации схемы: Нарисуй принципиальную электрическую схему простого детекторного радиоприёмника. Схема содержит следующие элементы, соединённые последовательно: наружная антенна (подписана как «Антенна») подключается к конденсатору C1 (33–100 пФ). После C1 идёт параллельный колебательный контур, состоящий из катушки индуктивности L1 и переменного конденсатора VC1 (150–500 пФ), включённых параллельно друг другу. Один вывод этого контура соединён с антенной через C1, другой вывод идёт на заземление. Параллельно катушке L1 подключён диод VD1 (германиевый, типа Д9) — анодом к катушке, катодом к выходу. После диода стоит блокировочный конденсатор C3 (1500–6800 пФ), включённый параллельно выходу. К выходу схемы (после диода и C3) подключены высокоомные наушники (сопротивлением 1600 Ом и выше), второй вывод наушников соединён с заземлением. Все элементы должны быть подписаны: Антенна, C1, L1, VC1, VD1, C3, Наушники, Заземление. Стиль — классическая принципиальная схема, чёрно-белая или на светлом фоне.

Главное в этой схеме — параллельный колебательный контур из катушки L1 и переменного конденсатора VC1. Именно он отвечает за настройку на нужную радиостанцию. Диод VD1 подключён параллельно этому контуру и выполняет функцию детектора — выделяет звуковой сигнал. Блокировочный конденсатор C3 сглаживает высокочастотные составляющие, чтобы в наушниках был слышен чистый звук, а не шипение.

Примерный вид схемы детекторного приёмника (сгенерировано по описанию)

🛠️ Пошаговая инструкция по сборке

Шаг 1. Изготовление катушки индуктивности

Катушка — это самая ответственная деталь, и её придётся намотать вручную.

Что понадобится: медный провод в эмалевой изоляции диаметром 0,1–0,3 мм (лучше 0,2–0,3 мм), каркас для намотки: пластиковая труба или бумажный цилиндр диаметром около 45–50 мм.

Порядок работы:

1. Возьмите каркас диаметром ~45 мм.
2. Намотайте 80 витков провода виток к витку (для приёма средних волн). Если хотите принимать длинные волны — намотайте 200 витков.
3. Концы провода зачистите от изоляции и залудите.
4. Катушка готова. Важно: витки должны лежать ровно, без перехлёстов — иначе возможны короткие замыкания.

Совет: Чтобы катушку можно было легко снять с каркаса, оберните каркас бумагой в два слоя перед намоткой.

Шаг 2. Подготовка антенны и заземления

Без хорошей антенны и заземления приёмник работать не будет.

Антенна: используйте медный провод длиной 10–30 метров. Натяните его как можно выше — между деревьями, вдоль крыши или по стене дома. Чем длиннее и выше антенна — тем громче будет звук и тем больше станций удастся поймать.

Заземление: вбейте в землю металлический штырь длиной около 30 см и подключите к нему провод. Альтернатива: используйте металлическую трубу водопровода или отопления, предварительно зачистив место контакта от краски. Важно: не используйте газовые трубы и батареи отопления в качестве заземления без согласования — это может быть небезопасно.

Шаг 3. Сборка схемы

Собирайте схему на небольшой монтажной плате, фанере или даже просто на картоне, закрепляя детали проволочными выводами.

Порядок соединений:

1. Подключите антенну к конденсатору C1 (33–100 пФ).
2. Второй вывод C1 соедините с одним из выводов катушки L1.
3. Параллельно катушке L1 подключите переменный конденсатор VC1.
4. Второй вывод катушки L1 и VC1 соедините с заземлением.
5. Параллельно катушке L1 подключите диод VD1 (анодом к катушке, катодом — к выходу).
6. После диода поставьте блокировочный конденсатор C3 (1500–6800 пФ) параллельно выходу.
7. Подключите высокоомные наушники к выходу схемы (после диода и C3), второй вывод наушников — на заземление.

Важно: все паяные соединения должны быть надёжными. Используйте паяльник мощностью 25–40 Вт, припой и флюс. Перед пайкой зачистите и залудите все выводы деталей.

Шаг 4. Настройка и первый приём

После сборки приёмник должен заработать сразу. Вращая ручку переменного конденсатора VC1, вы будете настраиваться на разные радиостанции.

Что можно услышать:

• При хорошей антенне (15–30 м) и качественном заземлении будет громко приниматься одна мощная станция (обычно «Маяк» на средних волнах).
• При антенне 1–3 метра можно поймать несколько станций, но они будут тихими.
• В ночное время приём улучшается — средние волны распространяются дальше.

Если звука нет:

• Проверьте все паяные соединения.
• Убедитесь, что диод включён в правильной полярности.
• Попробуйте удлинить антенну или улучшить заземление.
• Проверьте наушники — они должны быть высокоомными (≥1600 Ом).

«В радиолюбительстве нет мелочей. Успех детекторного приёмника на 80% зависит от антенны и заземления. Если есть сомнения — выходите на улицу, подключайтесь к забору или водопроводной трубе — и вы услышите мир радио!»

🚀 Возможные улучшения

Базовый детекторный приёмник можно усовершенствовать, чтобы увеличить громкость и избирательность:

• Добавить вторую катушку (трансформаторную связь) для увеличения громкости.
• Использовать рефлексную схему с транзисторами, где одни и те же элементы работают и как усилители высокой, и как усилители низкой частоты.
• Подключить ферритовую антенну для лучшей избирательности и компактности.
• Установить дополнительный фильтр нижних частот для улучшения качества звука.

📌 Чек-лист: что проверить перед запуском

Сохраните этот список — он поможет избежать типичных ошибок:

• ✅ Правильно ли выбран диод (германиевый, а не кремниевый)?
• ✅ Сопротивление наушников не менее 1600 Ом?
• ✅ Антенна надёжно закреплена и изолирована от земли?
• ✅ Заземление имеет хороший контакт с грунтом?
• ✅ Все пайки выполнены аккуратно, без холодных соединений?
• ✅ Переменный конденсатор вращается свободно, без замыканий пластин?

Детекторный приёмник

Детекторный приёмник — это не просто забавный эксперимент. Это первый шаг в мир радиотехники, который даёт понимание физических принципов работы радио. Собрав его своими руками, вы освоите навыки пайки, чтения схем и настройки оборудования. А главное — вы сможете слушать радио без батареек и розеток, используя энергию, которая буквально витает в воздухе. Вдохновляйтесь и создавайте!
