Металлические кабельные короба: конструкция, виды и критерии выбора
Организация надёжной и безопасной кабельной трассы — одна из ключевых задач при проектировании электротехнических систем любого объекта. Короба кабельные металлические представляют собой инженерное решение, обеспечивающее полную защиту проводки от механических повреждений, пыли, влаги и внешних воздействий . В отличие от пластиковых аналогов, стальные конструкции выдерживают высокие нагрузки, не горят при коротком замыкании и служат более чем в два раза дольше . В этой статье разберём устройство, разновидности, материалы изготовления и ключевые критерии выбора металлических кабельных коробов.
Конструкция и основные элементы металлических коробов
Металлический кабельный короб представляет собой закрытую конструкцию П-образного профиля, состоящую из основания (желоба) и съёмной крышки . Крышка фиксируется с помощью замкового соединения или болтов, обеспечивая надёжную защиту проложенных внутри кабелей . Для создания полноценной трассы используются дополнительные элементы: соединители, угловые и тройниковые переходы, заглушки и крепёжные комплекты .
Наличие фасонных частей принципиально отличает качественную систему от бюджетного решения — именно они позволяют организовать разветвлённую трассу любой конфигурации . Длина стандартных коробов составляет 2, 2,5 или 3 метра. При установке разделительной перегородки внутри короба можно организовать двух- или трёхканальную систему для раздельной прокладки силовых и слаботочных кабелей .
Виды металлических кабельных коробов
По конструктивному исполнению металлические кабельные короба делятся на несколько основных типов, каждый из которых решает конкретные задачи.

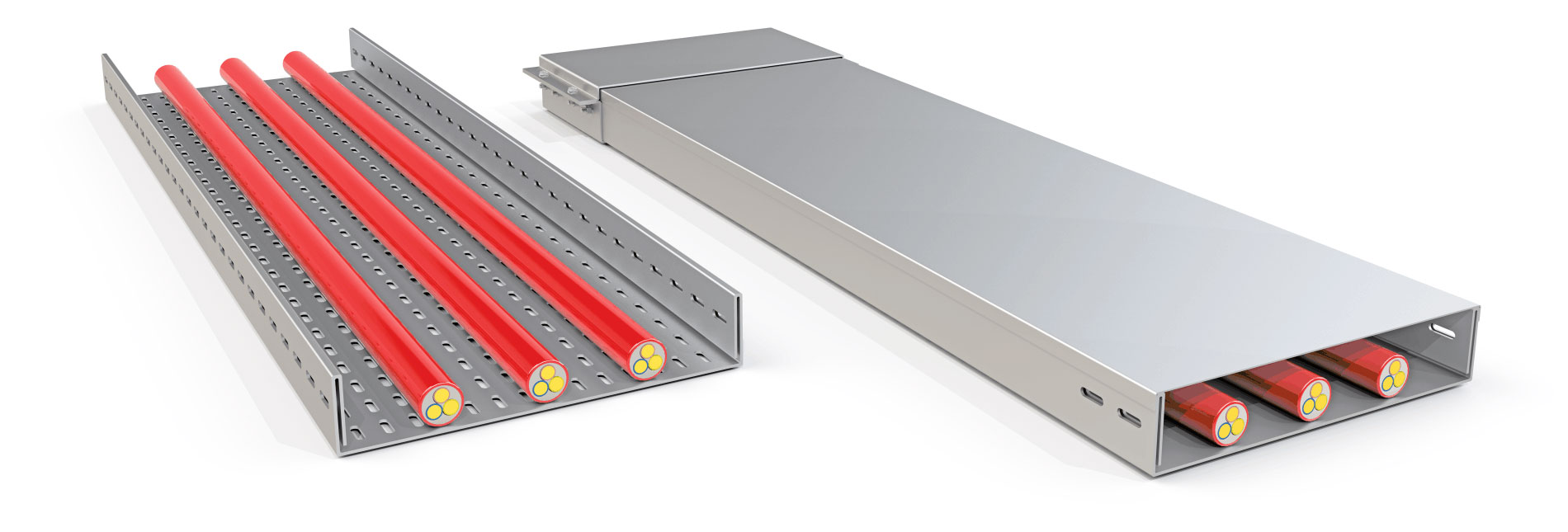

Перфорированные и глухие короба
Перфорированные короба имеют отверстия в основании или крышке, которые обеспечивают естественную вентиляцию кабелей, упрощают крепление без дополнительного сверления и облегчают общую конструкцию . Они применяются при прокладке кабелей, требующих отвода тепла, и на объектах с нормальными условиями эксплуатации .
Глухие (неперфорированные) короба полностью закрывают проводку, обеспечивая максимальную защиту от пыли, влаги и механических воздействий . Они также снижают влияние внешних электромагнитных помех и рекомендуются для помещений с агрессивной средой или при повышенных требованиях к защите кабелей .

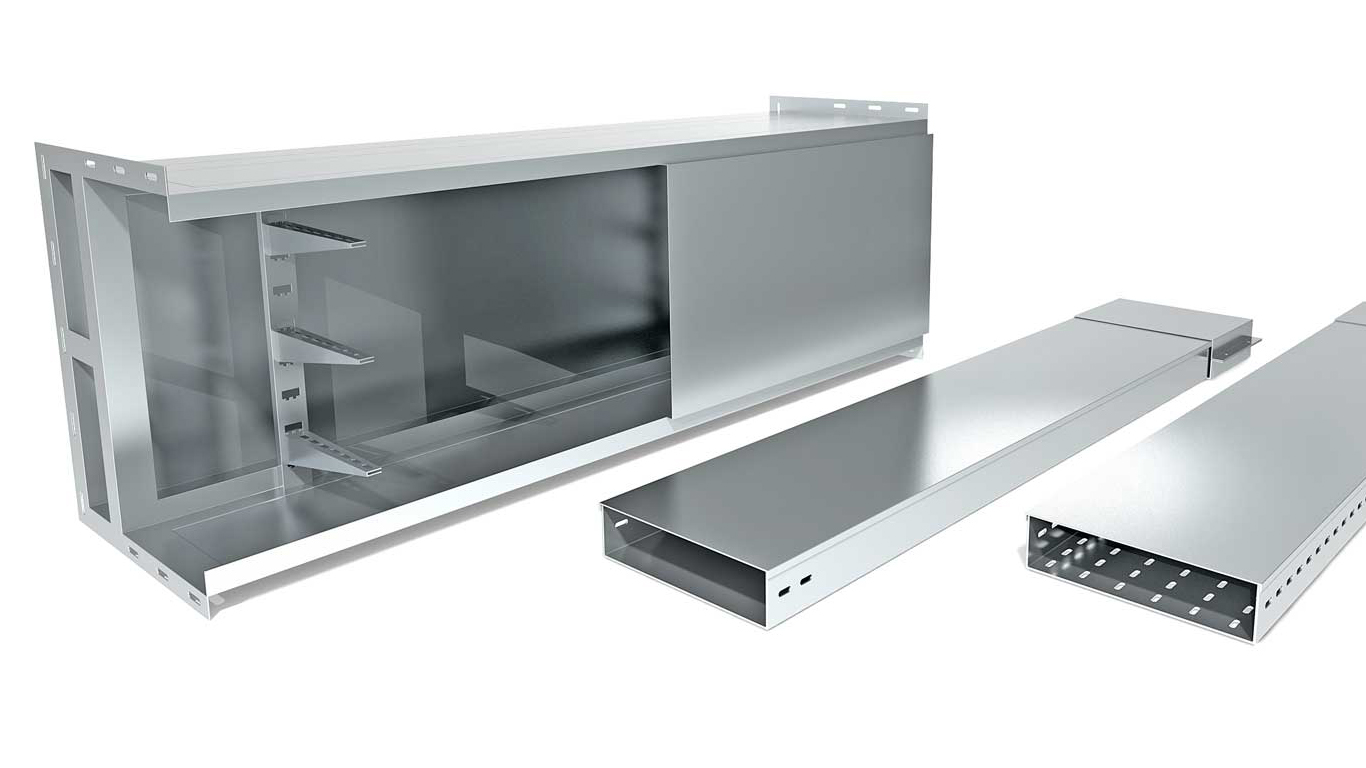

Модульные короба блочного типа (ККБ)
Кабельные короба блочного типа применяются при создании защищённых по всему периметру кабельных линий до 10 кВ — внутри и снаружи зданий, по эстакадам и опорам . Они изготавливаются в виде готовых модульных блоков с прочным несущим каркасом из уголка толщиной 5 мм и обшивкой из оцинкованной стали толщиной 1,5–2 мм . Ассортимент включает:
- Прямые многоярусные короба (ККБ-П) — основа трассы для тяжёлых силовых кабелей ;
- Угловые элементы (ККБ-УГВ, ККБ-УГН) — для поворотов трассы внутрь или наружу под углом 45° ;
- Короба с подъёмом или спуском (ККБ-УВ, ККБ-УН) — для изменения уровня трассы с плавным переходом, предотвращающим перегиб кабеля .

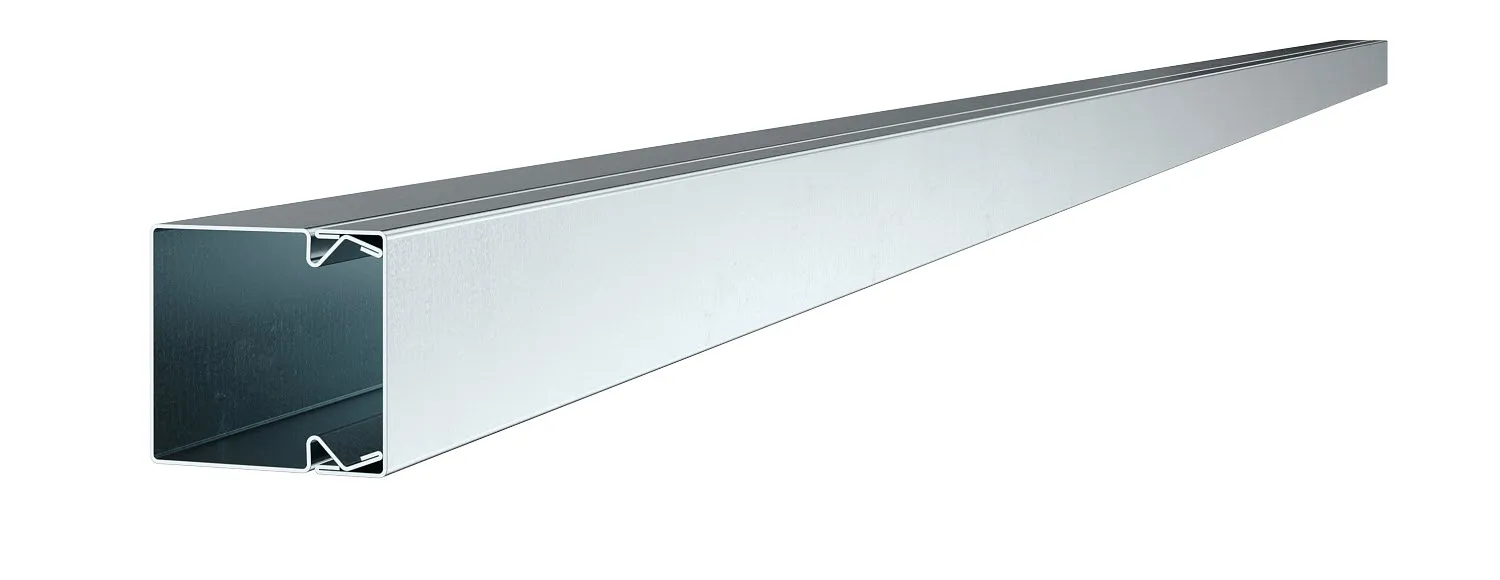

Кабель-каналы (мини-короба)
Для прокладки кабелей малого диаметра в помещениях промышленного, коммерческого и жилого назначения используются металлические кабель-каналы — миниатюрные короба серий SK и SPM . Они применяются для систем охранно-пожарной сигнализации, структурированных кабельных систем (СКС), видеонаблюдения и прочих слаботочных линий. Типоразмеры варьируются от 15×15 мм до 100×50 мм .
Материалы и защитные покрытия
Долговечность и область применения кабельного короба напрямую зависят от материала изготовления и типа защитного покрытия. Основные варианты представлены в таблице.
| Материал / Покрытие | Характеристики | Сфера применения |
|---|---|---|
| Оцинкованная сталь (метод Сендзимира) | Устойчивость к коррозии, доступная цена, стандартное покрытие | Закрытые помещения с нормальным уровнем влажности |
| Горячеоцинкованная сталь (HDZ) | Более толстый и надёжный слой цинка | Наружная прокладка, неотапливаемые помещения, высокая влажность |
| Нержавеющая сталь (AISI 304) | Максимальная коррозионная стойкость | Химическая и пищевая промышленность, агрессивные среды |
| Сталь с полимерным покрытием | Декоративный внешний вид (окраска по RAL), дополнительная защита | Открытая прокладка в интерьерах, архитектурное освещение |
Для антивандальной прокладки в общественных местах и фасадного освещения зданий предпочтительны окрашенные стальные короба, которые выглядят эстетично и не требуют дополнительной покраски после монтажа .
Монтаж и крепление металлических коробов
Монтаж коробов может осуществляться в горизонтальной, вертикальной и наклонной плоскостях с креплением к стенам, колоннам, перекрытиям и фермам . Методы крепления зависят от материала поверхности:
- Бетон и кирпич — дюбель-гвозди или саморезы с дюбелями с шагом 30–50 см ;
- Дерево и гипсокартон — саморезы по дереву или металлу ;
- Металлические конструкции — скобы, обхваты, болтовые соединения .
Особого внимания требуют повороты, подъёмы и спуски трассы — в этих местах устанавливается дополнительное крепление . При горизонтальной прокладке с крышкой, направленной вверх, кабели внутри короба можно не крепить. Если крышка направлена в боковую сторону или вниз, крепление обязательно .
Многие производители предлагают короба с готовой перфорацией на дне, что исключает необходимость сверления при монтаже и ускоряет установку . Современные системы также оснащаются элементами для уравнивания потенциалов между крышкой и основанием, что повышает электробезопасность .
Критерии выбора металлического кабельного короба
Чтобы выбрать подходящий короб, необходимо оценить несколько ключевых параметров проекта.
Размер и коэффициент заполнения
Размер короба определяется суммарным сечением всех прокладываемых кабелей. Главное правило — коэффициент заполнения не должен превышать 50–60% . Свободное пространство необходимо для охлаждения проводов, удобства укладки и возможности добавления новых линий в будущем. Для расчёта сложите площадь сечения всех кабелей и умножьте на 2 — полученное значение поможет выбрать ближайший типоразмер по таблице производителя . Стандартный диапазон ширины основания — от 50 до 400 мм, высоты стенки — от 50 до 100 мм .
Условия эксплуатации
Определите среду, в которой будет проложена трасса: внутри или снаружи помещения, наличие химически агрессивных веществ, уровень влажности, требования к антивандальной защите. Для наружной прокладки выбирайте горячеоцинкованные или нержавеющие короба . Для помещений с повышенной пожарной опасностью — короба с огнестойкими свойствами, предотвращающими распространение пламени .
Наличие фасонных частей
Убедитесь, что производитель предлагает полный ассортимент аксессуаров: внутренние и наружные углы, тройники, крестовые переходы, заглушки, соединители и крепёжные элементы . Без них сформировать разветвлённую трассу с поворотами и обходами препятствий невозможно.
Правильно подобранный металлический кабельный короб обеспечивает долговечную и безопасную эксплуатацию кабельных систем, упрощает обслуживание и позволяет оперативно модернизировать сеть при необходимости.
