Принципы, виды и значение
Система интервального регулирования движения поездов — это комплекс устройств автоматики и телемеханики, который разделяет попутно следующие поезда на безопасные интервалы и не позволяет выпустить состав на занятый участок. Перегон делят на блок-участки, и каждый из них находится под постоянным контролем: разрешающий сигнал на границе включается только тогда, когда путь впереди действительно свободен. Как устроена система интервального регулирования движения поездов на перегонах, подробно показано в материалах НПЦ «Промэлектроника». Конкретный состав оборудования всегда подбирают под профиль пути, интенсивность движения и требуемую пропускную способность. Поэтому внешне похожие задачи на разных линиях решают разными техническими средствами.
Безопасный интервал складывается из трёх величин: длины поезда, тормозного пути и времени, за которое состав освобождает участок. Уменьшать интервал без расчёта этих параметров нельзя — растёт риск столкновения, а увеличивать без нужды невыгодно: падает пропускная способность. Вся история развития таких систем — поиск компромисса между безопасностью и плотностью графика.
Значение интервального регулирования выходит за рамки отдельной линии. От него зависят участковая скорость, оборот локомотивов, точность выполнения графика и нагрузка на диспетчерский персонал. Для грузовых направлений это прямое влияние на сроки доставки, для пригородных — на тактовое движение и комфорт пассажиров.
Интервальное регулирование — не «украшение» перегона, а несущая конструкция графика: без контроля свободности пути линия теряет одновременно и безопасность, и пропускную способность.
Зачем нужно интервальное регулирование на перегонах
Пропускная способность перегона определяется числом поездов, которые можно провести за час при заданном интервале. На практике минута, добавленная к интервалу, снижает число ниток графика сильнее, чем показывает простой арифметический расчёт: сказываются разгоны, торможения и неравномерность движения.
- Безопасность. Поезд физически не может выйти на участок, занятый другим составом или отцепленными вагонами.
- Пропускная способность. Минимальный интервал определяется расчётом, а не интуицией дежурного.
- Экономика. Выше участковая скорость — меньше время оборота локомотивов и вагонов, ниже себестоимость перевозки.

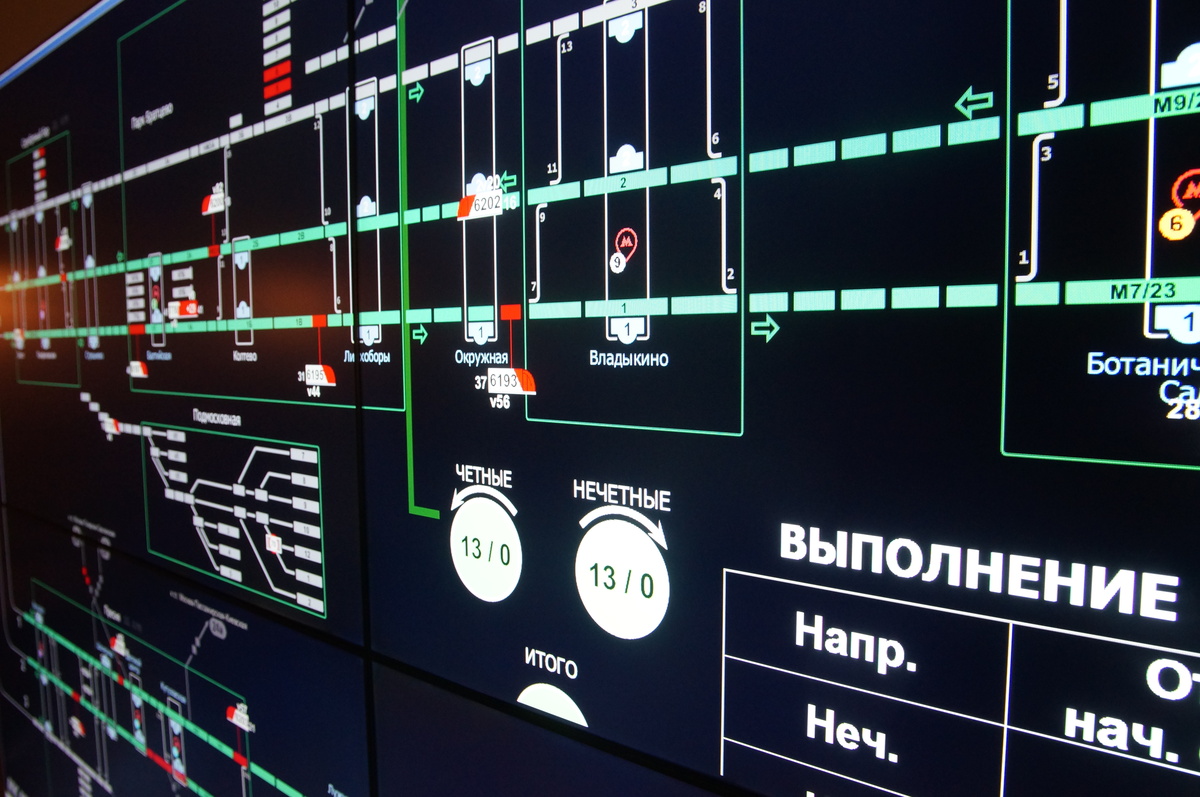

- Управляемость. Диспетчер и дежурный по станции видят занятость пути в реальном времени, а не по докладам.
Отдельный эффект — предсказуемость. Когда интервал рассчитан и выдержан, грузовые отправки приходят в срок, а пригородные поезда не «сбиваются» в пачки. Наоборот, при ручном регулировании график быстро расползается: один опоздавший состав тянет за собой следующие.
Как устроен контроль свободных участков пути
Первый и самый распространённый способ — рельсовые цепи. Рельсы разделяют изолирующими стыками на участки, к одному концу подводят питание, к другому — путевое реле. Когда колёсная пара въезжает на участок, она шунтирует цепь, реле отпускает якорь, и система фиксирует занятость. Длина такого участка выбирается так, чтобы она вмещала поезд и не противоречила расчёту тормозного пути.
Второй способ — счётчики осей. На границах участка устанавливают путевые датчики индукционного, магнитного или пьезоэлектрического типа, которые считают проследовавшие колёсные пары. Участок считается свободным, когда число осей на выходе совпало с числом на входе. Счётчики осей не требуют изолирующих стыков и меньше зависят от состояния балласта, поэтому их широко применяют при модернизации перегонов.

Путевые датчики считают колёсные пары и передают данные на пост обработки.
| Критерий | Рельсовые цепи | Счётчики осей |
|---|---|---|
| Принцип | Электрическая цепь через рельсы, шунтирование колёсной парой | Подсчёт проследовавших осей на границах участка |
| Изолирующие стыки | Нужны, кроме тональных цепей | Не нужны |
| Влияние балласта | Зависит от сопротивления балласта | Состояние балласта на счёт не влияет |
| Расход кабеля | Выше: питание и реле по концам цепи | Ниже: датчики на границах и один пост обработки |
| Диагностика | Требует контроля параметров цепи | Самодиагностика счётных пунктов |
| Типичное применение | Станции и перегоны с релейной автоблокировкой | Перегоны, модернизируемые участки, станции без изостыков |
На практике оба способа дополняют друг друга: рельсовые цепи удобны там, где нужен контроль занятости в любой точке, а счётчики осей выигрывают на длинных перегонах и при реконструкции. НПЦ «Промэлектроника» входит в тройку крупнейших российских производителей систем ЖАТ и занимает пятое место в мире по объёму внедрения систем счёта осей — то есть речь идёт о технике, проверенной на реальных объектах.
Отдельная задача — контроль свободных участков пути при низком сопротивлении балласта, на участках с интенсивным движением и на электрифицированных линиях. Здесь важна не только аппаратура, но и корректная настройка, профилактика и понятная процедура действий дежурного при отказе.
Виды систем интервального регулирования
Системы различаются способом передачи информации на локомотив и степенью автоматизации. На практике встречаются несколько основных вариантов.
- Полуавтоматическая блокировка (ПАБ). Сигналы связаны с занятостью перегона, но открытие следующего разрешающего показания подтверждает дежурный по станции. Простое и ремонтопригодное решение для малодеятельных линий.
- Автоблокировка. Блок-участки переключаются автоматически по мере освобождения пути, без участия человека. Именно этот принцип даёт максимальную пропускную способность на загруженных направлениях.
- Автоматическая локомотивная сигнализация (АЛС, АЛСН, АЛС-ЕН). Показания передаются через рельсовую цепь на локомотив, где отображаются на светофоре в кабине. Многозначная АЛС-ЕН позволяет передавать больше разрешающих показаний и тем самым повышать участковую скорость.
- Системы автоматического управления тормозами (САУТ). Автоматически контролируют скорость и применяют торможение, если машинист не успевает среагировать на смену показания.
- Регулирование на базе микропроцессорной централизации и диспетчерской централизации. Логика работы реализуется программно, а данные о поездах поступают в единую цифровую модель участка.
Базовые принципы автоблокировки описаны в общедоступных технических справочниках, а конкретные проектные решения принимают по условиям участка: типу тяги, профилю пути и интенсивности движения.
Автоблокировка выигрывает там, где нужен плотный график, а полуавтоматическая блокировка остаётся разумным выбором для редких поездов: переплачивать за автоматику на малодеятельной ветке нет смысла.
Микропроцессорная централизация и управление станциями
На станциях микропроцессорная централизация постепенно вытесняет релейные электрические централизации. Вместо десятков реле логику выполняют безопасные вычислительные модули, объектные контроллеры и рабочие места дежурных. Появляются диагностика в реальном времени, протоколирование действий и удалённый просмотр состояния объектов.

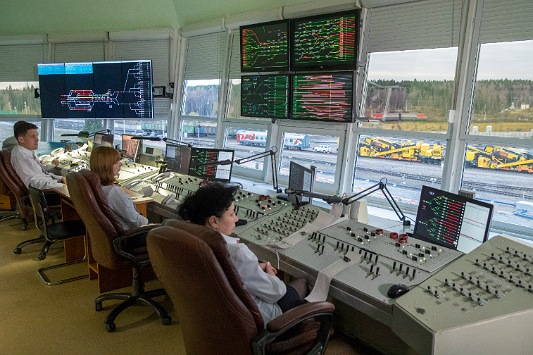

Управление станциями всё чаще строят по схеме диспетчерской централизации: дежурный видит обстановку всей дистанции и управляет стрелками и сигналами из одного центра. Это сокращает персонал и ускоряет принятие решений, но требует высокой надёжности каналов связи и грамотного резервирования.

Аппаратное помещение поста: шкафы микропроцессорной централизации и кабельные вводы.
Порядок перевода станции на новую централизацию обычно выглядит так.
- Обследование объекта: состояние путей, стрелок, кабельных сетей и аппаратных помещений.
- Разработка проекта и согласование схем увязки с существующими системами интервального регулирования.
- Монтаж и пусконаладка оборудования, проверка безопасности и надёжности на модели.
- Опытная эксплуатация под контролем специалистов, обучение дежурных и обслуживающего персонала.
- Ввод в постоянную эксплуатацию с передачей в единую систему технического обслуживания.
Микропроцессорная централизация — это не просто замена реле на вычислители, а новый способ эксплуатации: диагностика и протоколы становятся частью повседневной работы дистанции.
Важно, что МПЦ и интервальное регулирование работают в связке. Логика станции должна корректно передавать данные о маршрутах и поездах, иначе цифровая модель участка рассыпается и плотный график не держится даже при исправной аппаратуре перегона.
Управление движением на переездах и пешеходных переходах
Переезд — самое уязвимое место любой линии: здесь пересекаются поезд и автомобильный поток. Управление движением на переездах строят на автоматической переездной сигнализации, автошлагбаумах и устройствах заграждения, которые срабатывают по данным о приближении поезда.
- Автоматическая переездная сигнализация. Включает световые сигналы за расчётное время до вступления поезда на участок.
- Автошлагбаум. Физически закрывает полосы движения, а датчики контролируют, что путь освобождён.
- Устройства заграждения переезда. Применяются на напряжённых участках как дополнительная защита.
- Пешеходные переходы. Оснащаются звуковой и световой сигнализацией с учётом местных условий.
Удалённый контроль за железнодорожной автоматикой позволяет обслуживающему персоналу видеть состояние переездов дистанционно и выезжать на место только по реальной неисправности. Это заметно ускоряет устранение отказов и снижает количество незапланированных остановок движения.
Системы ЖАТ: надёжность и требования
Железнодорожная автоматика и телемеханика относится к системам, где ошибка стоит слишком дорого. Именно поэтому системы ЖАТ проектируют с многократным резервированием, строгим контролем питания и обязательной защитой от внешних воздействий.
- Функциональная безопасность. Отказ любого элемента должен приводить к запрещающему показанию, а не к опасному состоянию.
- Резервирование. Дублирование вычислителей, каналов связи и питания — штатная практика для перегонов и станций.
- Электропитание. Две независимые линии питания и аккумуляторный резерв с автоматическим переключением.
- Грозозащита и заземление. Кабельные сети вводятся с защитой, а трассы прокладывают с учётом требований к изоляции.
Кабельное хозяйство в таких системах — отдельная зона внимания: надёжность соединений и защита от влаги влияют на устойчивость всей автоматики. Обустройство трасс с учётом требований к металлическим кабельным коробам помогает сохранить кабель в рабочем состоянии на десятилетия.
Кроме технических требований, объекты транспортной инфраструктуры попадают под правила категорирования объектов КИИ. Это означает повышенные требования к защите информации, контролю доступа и планам реагирования на инциденты.
Что учесть при выборе и внедрении
Выбор аппаратуры начинается не с каталога, а с расчёта интервалов и обследования объекта. Порядок действий на практике выглядит так.
- Собрать исходные данные: профиль пути, интенсивность движения, тип тяги, состояние балласта и изолирующих стыков.
- Рассчитать требуемый интервал попутного следования и определить границы блок-участков.
- Сравнить варианты контроля свободных участков пути по стоимости владения, а не только по цене поставки.
- Проверить совместимость с существующими системами ЖАТ и возможность поэтапного ввода без остановки движения.
- Заложить резерв питания: стабильная работа постов автоматики зависит от качества электропитания, поэтому стоит оценить и выбор ИБП для объекта.
На практике выигрывают проекты, где аппаратура интервального регулирования, станционная централизация и кабельное хозяйство рассматриваются как одна система. Тогда диагностика собирает данные из всех узлов, а отказ на перегоне не превращается в многочасовой поиск причины.
Второй важный момент — эксплуатация. Любая автоматика требует регламентного обслуживания, обучения персонала и понятных инструкций на случай отказа. Техника, установленная без подготовки дистанции, быстро теряет свои преимущества, какими бы современными ни были её характеристики.
